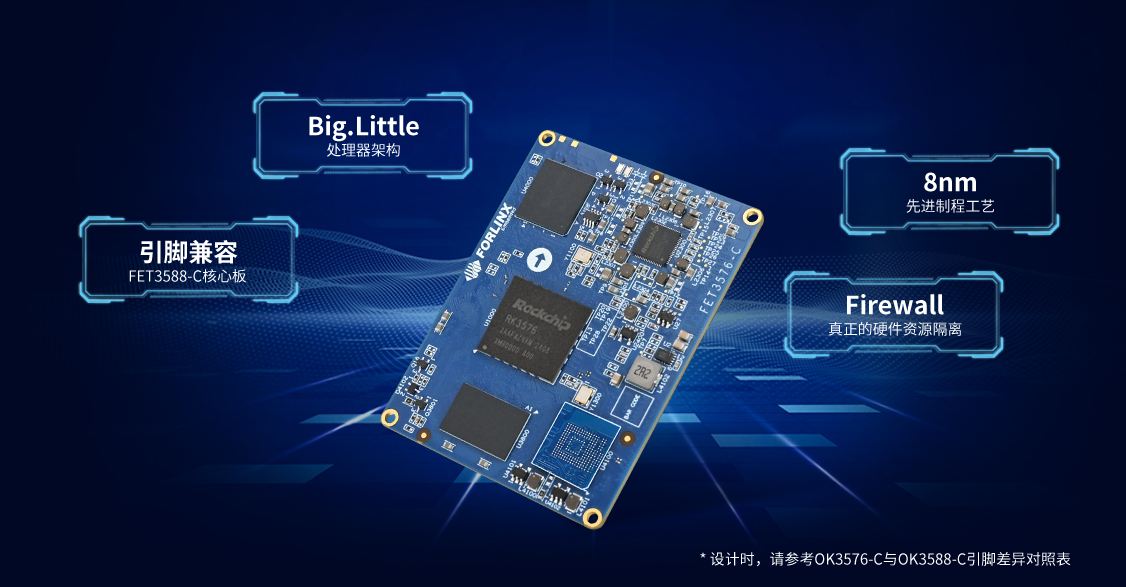

RK3576核心板
产品概述
RK3567核心板是保定飞凌嵌入式技术有限公司基于瑞芯微RK3576处理器开发的国产化 AIoT与工业级嵌入式核心板，面向工业控制、边缘计算、智能终端等场景，具备高性能、低功耗、接口丰富、长生命周期等特性。
该核心板采用8nm先进制程工艺，搭载八核异构CPU与6TOPS算力NPU，集成高性能GPU与多功能VPU，支持硬件资源隔离与多类型高速总线，可满足 AI 推理、超高清编解码、工业控制等复杂需求。核心板采用可插拔板对板连接设计，通过工业级环境可靠性测试，提供10~15年产品生命周期支持，兼容RK3588核心板引脚设计，预留性能升级空间。
产品特点
基本参数
| 处理器 |
Rockchip RK3576 ARM：4×Cortex-A72 + 4×Cortex-A53 NPU：6TOPS INT8，支持INT4/INT8/INT16/FP16/BF16/TF32 GPU：ARM Mali-G52 MC3，支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1 VPU：硬编码：H.264、H.265，4K@60fps |
|---|---|
| RAM | 2GB/4GB/8GB LPDDR4 |
| ROM | 16GB/32GB/64GB eMMC |
| 工作温度 | 0℃~+80℃ |
| 工作电压 | DC 12V |
| 接口方式 | 板对板连接器（4×100Pin，引脚间距0.4mm，合高1.5mm） |
功能参数
| 功能 | 数量 | 参数 | 参数 |
|---|---|---|---|
| HDMI/eDP TX (1) | 1 |
支持1个 HDMI/eDP TX复用接口 HDMI接口： HDMI v2.1，最高支持4K@120Hz 支持数据格式：RGB/YUV444/YUV422/YUV420 8/10-bits 支持CEC、ARC，HDCP v2.3和HDCP v1.4 eDP接口： eDP v1.3，主通道包含4条物理通道，最高支持4K@60Hz，HDCP v1.3 |
处理器内置3个VOP控制器，具备3个Port输出。即最多可同时支持3路显示输出。 |
| MIPI DSI (1) | 1 |
支持1个MIPI DSI-2 TX接口 D-PHY v2.0 or C-PHY v1.1： 4 data lanes on D-PHY 3 data trios on C-PHY 支持最高2560 × 1600@60Hz 支持数据格式：RGB (up to 10bit) |
|
| Parallel (1) | 1 |
支持1个并行输出接口 支持 RGB/BT.656/BT1120 最高支持1920 × 1080@60Hz 支持数据格式：RGB (up to 10bit) |
|
| EBC (1) | 1 |
支持1个EBC输出接口 支持E-ink EPD (Electronic paper Display) 支持2560× 1920硬解码 支持数据总线宽度：16-bit 支持高达32 level gray scale 支持Direct模式、LUT模式、3-window模式 支持window display模式 |
|
| DP TX (1) | 1 |
支持1路USB/DP组合接口USB接口： USB 3.2 Gen1x1，Dual-Role Device(DRD) DisplayPort TX接口： DisplayPort v1.4，支持1/2/4 lanes with lane speed including 1.62、2.7、5.4 and 8.1Gbps 支持最高4K@120Hz，支持数据格式：RGB/YUV444/YUV422/YUV420 8/10-bit支持具有3个显示器的多流传输（MST） 支持 USB Type-C上的DP Alt模式 支持HDCP v2.3 and HDCP v1.3 |
|
| USB 3.2 | 2 |
其中1路做USB Type-C时可支持DP Alt模式； 另1路为Combo high speed interface接口引出； |
|
| MIPI CSI | 5 |
支持5个CSI-2接口 其中4个接口为2个D-PHY v1.2 data-lane，2.5Gbps/lane，这4个接口可以组合成2个拥有4 data-lane的接口 另外1个接口支持4 D-PHY data-lane或者3 C-PHY trios： D-PHY v2.0，4.5Gbps/lane C-PHY v1.1，2.5Gsps/trio |
最多可同时支持5路摄像头输入 |
| DVP | 1 |
8/10/12/16-bit标准DVP接口，最高150MHz数据输入 支持BT.601/BT.656和BT.1120 VI接口 |
|
| SAI(2) | ≤5 |
支持5个SAI接口 SAI 0/1支持4 TX lanes和4 RX lanes SAI 2/3/4支持1TX lane和1 RX lane支持I2S/TDM/PCM模式(2) 支持最高采样率：192KHz 支持音频分辨率：16~32bits |
|
| SPDIF TX | ≤2 | 支持2路SPDIF TX端口 | |
| SPDIF RX | ≤2 | 支持2路SPDIF RX端口 | |
| PDM | ≤2 |
支持PDM主接收模式 最高8 channels，音频分辨率16~24位，采样率达192KHz |
|
| Digital Audio Codec | 1 |
支持2路数字DAC，每个数字DAC通道支持三种混合模式支持I2S/PCM接口，主从模式支持16位采样率 支持音量控制 |
|
| SDIO | ≤2 | SDIO v3.0，4-bits | |
| Ethernet | ≤2 |
2路GMAC，提供RGMII/RMII接口引出 支持10/100/1000Mbps数据传输速率 |
|
| USB 2.0 OTG | 2 | 支持两路USB2.0 OTG | |
| Combo high speed interface | 2 |
Combo 1：支持1-lane PCIe2.1/SATA3.1 Combo 2：支持1-lane PCIe2.1/SATA3.1/USB3.2 Gen1x1 PCle interface 支持PCle v2.1 支持Root Complex (Rc) only 支持最高5GT/s data rate SATA interface 支持SATA v3.1 and AHCI revision v1.3.1 支持eSATA 支持最高6GT/s data rate USB interface 支持UsB3.2 Gen1x1 with UsB v2.0 支持DRD (host and device) 支持最高5Gbps data rate 支持xHCI Host with up to 64 devices |
|
| UART | ≤12 |
内置2路64 bits FIFO，可分别用TX和RX 支持5位、6位、7位、8位串行数据收发，波特率高达4Mbps 12路UART均支持自动流控模式和RS485模式 |
|
| CAN-FD | ≤2 |
遵循CAN和CAN-FD规范 支持CAN标准帧和扩展帧收发 支持8192-bits接收FIFO |
|
| DSMC | ≤1 |
支持DSMC数据总线 最多支持选择4个芯片 支持8线和16线串行传输模式 支持可配置的串行地址宽度：16位或32位 |
|
| FlexBus | ≤1 |
支持FlexBus数据总线 支持内置DMA和ping-pong操作，用于分配两个地址支持传输和接收模式 支持单一模式和连续模式 |
|
| SPI | ≤5 | 支持主、从模式，每个接口支持两个芯片选择 | |
| I2C | ≤9 |
支持7位和10位地址模式 标准模式数据传输速率100k bits/s，在快速模式下400k bits/s |
|
| I3C | ≤2 | 支持2个I3C主接口 | |
| PWM | ≤16 | 最高支持16个片上PWM，具有基于中断的操作，支持捕获模式 | |
| ADC | ≤8 | 支持8路12bits单端输入SAR-ADC，采样率高达1MS/s | |
| GPIO | / |
所有的GPIO可以被用于生成中断 支持电平触发和边沿触发中断 支持配置电平触发极性 支持上升沿触发、下降沿触发和双沿触发中断支持配置上下拉（弱上拉和弱下拉） 支持配置驱动能力 |
|
注：表中参数为硬件设计或CPU理论值，接口存在GPIO复用，为理论最大数量。
注(1)：VOP：Video Port
Video Port0支持最高4K@120Hz，10 bits
Video Port1支持最高2560x1600@60Hz，10 bits
Video Port2支持最高1920x1080@60Hz，8 bits
每个视频端口可以连接到HDMI/eDP/DSI-2中的任何一个
Port1和Port2可以连接到并行输出接口
注(2)：单根TDM设计时钟最高50MHz，使用TDM模式时，可以结合音频采样频率、分辨率来计算理论可支持的音频通道数，看是否满足项目需求。
应用领域
RK3576核心板广泛应用于工业控制、服务机器人、边缘计算、AIoT智能终端、数字多媒体、工业视觉等领域，适配高低温、长时间运行的工业级场景需求。
软件支持
操作系统
- Linux 6.1.84
- Forlinx Desktop 24.04（基于Ubuntu 24.04）
- Android 14
烧写与开发
- 烧写方式：USB OTG、TF卡
- 开发资料：提供用户手册、内核源码、出厂镜像、驱动工具、硬件原理图等完整开发资源
- 外设驱动：适配Wi-Fi/蓝牙、以太网、摄像头、4G/5G、音频、触摸等主流外设
