飞凌S5P4418核心板在多媒体数字标牌产品上的应用

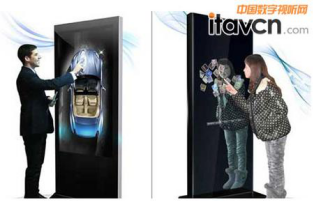

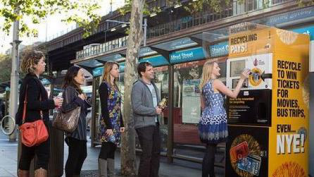

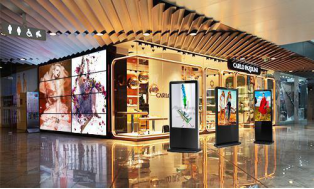

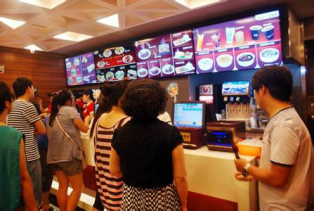

随着现代科技不断发展，数字标牌技术的应用将无处不在。凭借网络、多媒体技术融合，以媒体的方式发布处理，及时地与客户的反馈信息做互动，目前已广泛应用于金融、电信、医院、商场、超市、酒店、影院、学校、场馆、机场、车站、写字楼以及其他公共场所领域。
|
|
|
|
|
|
数字标牌系统由控制端、管理端、网络平台、播放端和显示终端五部分组成，功能需求为：
1、设备多使用XP、Win7、Android、Linux等操作系统；
2、显示屏幕一般为10吋~55吋，有些应用需要带触摸，现在使用LVDS接口的液晶屏较多；
3、上电自动开机功能；
4、板载语音功放功能；
6、越来越多应用需要双屏异显，网络联机远程控制等；
7、要求控制主板有较高性能，如多媒体性能等；
作为嵌入式板卡专业制造商，飞凌嵌入式的用户群体对数字标牌主控板的需求也越来越多，FET4418-C核心板采用三星Cortex-A9架构四核处理器S5P4418设计，高性能、低功耗的嵌入式核心模块便应运而出，其在数字标牌产品上的应用有绝对的优势：
1、核心板标配1GB内存，8GB eMMC。CPU主频达1.4GHz，拥有强大的多媒体性能，支持1080p硬件视频编解码和3D图形硬件加速，支持LCD、HDMI、MIPI、LVDS多种显示接口，保证数字标牌高清流畅播放，出色完成显示任务；
>2、支持Android和Linux操作系统；
3、FET4418-C核心板支持HDMI与LCD、HDMI与LVDS、HDMI与MIPI双屏异显、双屏同显、画中画功能，满足高端应用数字标牌双屏显示的需求；
4、支持SD卡系统一键烧写、OTG烧写，支持OTA系统远程升级，降低用户后期维护成本；
5、支持有线千兆网络、无线WIFI网络、3G/4G网络，满足对网络的功能需求；
6、成本低，品质有保证。与X86架构设备相比有绝对低成本优势，飞凌FET4418-C核心板仅售258元，系统稳定性经过工程师严格测试，只为您产品的精益求精！
7、核心板集成度高，数字标牌研发企业只需设计底板，采用飞凌核心板，即可完成数字标牌主板的开发工作，降低用户二次开发难度，加快产品上市时间。
飞凌FET4418-C核心板参数如下表：
|
FET4418-C核心板参数表 |
|||
|
CPU型号 |
S5P4418XCO-LA40 |
架构 |
ARM Cortex-A9 |
|
主频 |
1.4GHZ |
核心数 |
4 |
|
内存 |
1GB DDR3 |
存储 |
8GB eMMC |
|
尺寸 |
60*45mm |
连接方式 |
板对板连接器 |
|
电源管理 |
NXE2000 |
工作电压 |
5V供电 |
|
工作温度 |
0-70℃ |
工作湿度 |
10-90％RH无凝露 |
|
操作系统 |
Android5.1.1、Linux3.4.39、QT4.8.6 |
||
|
FET4418-C核心板功能参数表 |
|||
|
功能 |
数量 |
参数 |
|
|
显示 |
LCD |
1 |
RGB888 24位，最高分辨率：2048x1280 |
|
LVDS |
1 |
支持JEIDA和VESA输出模式，4个数据通道，1个时钟通道，最高分辨率：2048x1280 |
|
|
HDMI |
1 |
HDMI 1.4，最高分辨率1080x1920 |
|
|
MIPI_DSI |
1 |
MIPI DSI SPEC V1.01r11，最高4个数据通道，最高分辨率：1920x1200 |
|
|
CAMERA |
MPEG |
2 |
8位并行接口，最大支持5-Megapixel； |
|
MIPI_CSI |
1 |
D-PHY spec V1.00，最大支持5-Megapixel |
|
|
SD/MMC/SDIO |
2 |
CPU最多支持3路，核心板引出2路SD/MMC接口，eMMC占用一路没有引出核心板 |
|
|
USB HOST |
1 |
USB 2.0 HOST（最高支持 480 Mbps），带集成 HS USB Phy |
|
|
USB OTG |
1 |
USB 2.0 OTG （最高支持 480 Mbps），带集成 HS USB Phy |
|
|
UART |
6 |
每个最高支持 5.0 Mbps； |
|
|
IIC |
3 |
支持100kbit/s和400kbit/s |
|
|
IIS |
3 |
最多支持3路 IIS 接口 |
|
|
3 |
最多支持3路SPI接口 |
||
|
Ethernet |
1 |
10/100/1000Mbps自适应； |
|
|
PWM |
4 |
4路PWM输出 |
|
|
SPDIF |
1 |
支持SPDIF接口 |
|
|
ADC |
7 |
12位分辨率，最大输入频率100KHz，电源输入范围：0-1.8V |
|
|
外部总线 |
1 |
最高数据总线宽度：16位，最高地址总线位数14位 |
|
|
JTAG |
1 |
标准JTAG调试接口 |
|
从上表可以看出，飞凌嵌入式S5P4418核心板资源非常丰富，这是因为多达320PIN的引脚将处理器的全部功能引出，工程师在设计产品时不会受到任何资源不够的限制，满足用户各种功能需求。
更多S5P4418开发板，S5P4418核心板、S5P4418经典案例，您可联系飞凌嵌入式在线客服。
