新品来啦!飞凌5G转接卡让你的产品任意畅游5G

原创 2020-06-18 11:33:00 5G转接卡 华为MH5000 31 M.2 移远RM500Q和广和通FM150


引言:第五代移动通信技术(5th generation wireless systems简称5G)是最新一代蜂窝移动通信技术,也是继4GLTE-AWiMax)、3GUMTSLTE2GGSM系统之后的延伸。5G的性能目标是高数据速率、减少延迟、节省能源、降低成本、提高系统容量和大规模设备连接。





FIT-5G+A是一款用于开发调试5G模组的产品,便于用户在开发板PC机上使用;硬件设计兼容华为MH5000-31 M.2、移远RM500Q和广和通FM150,并且具备独立供电接口,为模组提供充足的电源保障,即插即用。

转接卡引出电源接口、USB3.0接口、SIM卡接口,电源指示灯、5G模块指示灯以及复位按键和开关机按键,支持 SA/NSA双模式组网,除此之外该转接卡具有接口简单、操作方便、工作稳定等优点。

三种配置的转接卡均支持Windows/ Linux / Android 等操作系统。仅需简单配置,即可畅游5G





  飞凌 FIT-5G+A 5G转接卡适用于


智能工业物联网数据采集、传输

智能巡检机器人本地计算、高清视频实时传输

赛事直播视频传输、协议转换

能源管理系统(EMS)信号采集、传输、边缘计算

智慧农业大棚、畜牧养殖环境信号采集、高清视频传输、边缘计算

医疗设备、仓储环境数据采集、检测、数据处理

石油化工行业现场数据采集、图像采集、处理、传输


目前市场上的5G模组大多是以M.2-KEY-B接口形式引出,根据规范,接口定义如下:

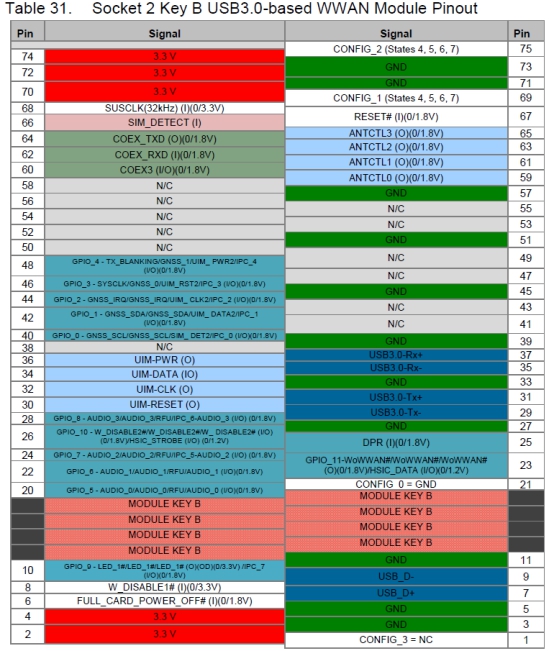

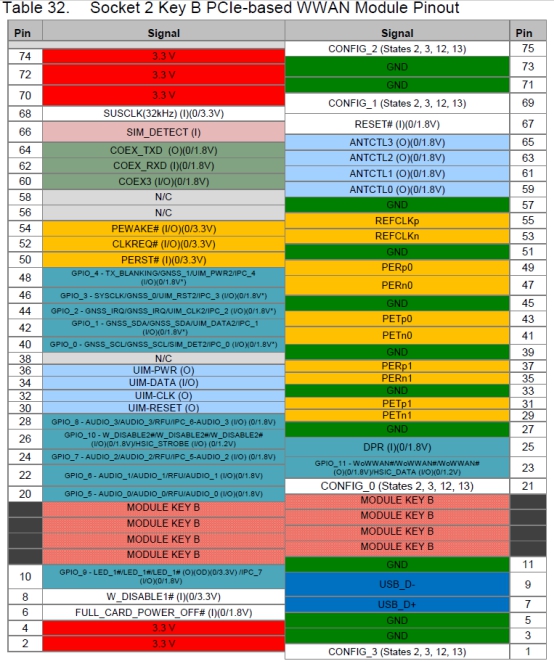

5G模块部分的引脚定义:


管脚

管脚名称

管脚描述

6

FULL_CARD_ POWER_OFF#

模块开关机控制,低电平关机,悬空或高电平开机。

内部20K电阻上拉(因模块而异,有些内部无上拉)。

8

W_DISABLE1#

关闭模块的无线,即飞行模式, 低电平有效。

10

LED1#

系统状态指示, 开漏极输出。

23

WOWWAN#

唤醒主机

25

DPR

动态功率控制,用于SAR中断检测,低电平有效-保留。

30

UIM1_RESET

SIM卡1复位

32

UIM1_CLK

SIM卡1时钟

34

UIM1_DATA

SIM卡1数据

36

UIM1_PWR

SIM卡1电源,3V/1.8V

66

SIM_DETECT

SIM卡1检测,内部上拉。默认高电平有卡。

67

RESET#

模块复位,内部20K上拉。低电平有效。

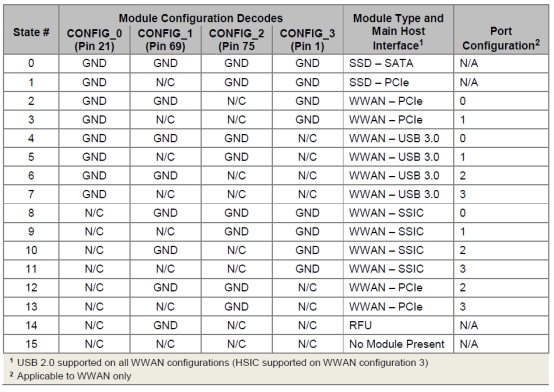

M.2-KEY-B配置如下:





其中FULL_CARD_ POWER_OFF#和RESET#对模块启动尤为关键,需要根据不同模块厂商设计不同的电路,以下以移远RM500Q为例,简单说明。

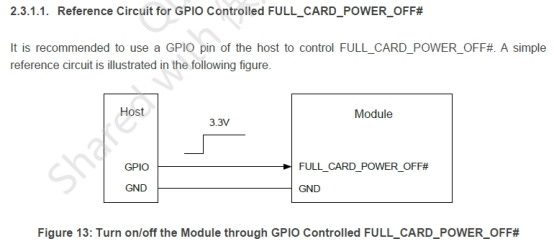

通过上图可以看出,FULL_CARD_ POWER_OFF#引脚,模块内部没有上拉,需要通过外部GPIO进行控制,且电平逻辑为高电平3.3V,低电平0V。





上图展示了两种复位驱动方式,第一种是通过外部IO进行驱动,第二种是通过按键进行驱动。

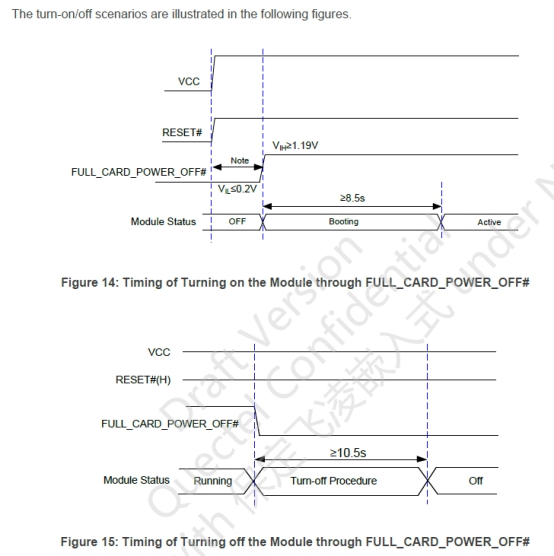

除此之外,模块还需要满足相应的上电时序与掉电时序,如下图所示:

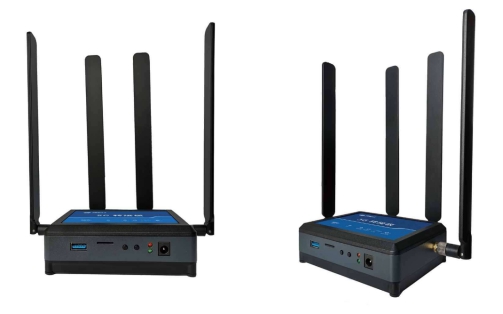

飞凌5G转接卡兼容华为、移远、广和通的5G模块,转接卡内部包含5G模块的外围供电电路、控制电路,可以实现上电自启动。转接卡引出电源接口、USB3.0接口、SIM卡接口,电源指示灯、5G模块指示灯以及复位按键和开关机按键,支持SA/NSA双模式组网,除此之外该转接卡具有接口简单、操作方便、工作稳定等优点。

三种配置的转接卡均支持Windows / Linux / Android 等操作系统。仅需简单配置,即可畅游5G。
