飞凌嵌入式高性能嵌入式ARM平台—— FET3399-C核心板。该款核心板基于瑞芯微公司的RK3399六核64位“服务器级”处理器设计。该板卡具备高性能、高扩展和全能型等特点。强大的性能配置将给智能自助终端边缘计算5G智能终端、视觉识别等前沿技术带来里程碑的变革。

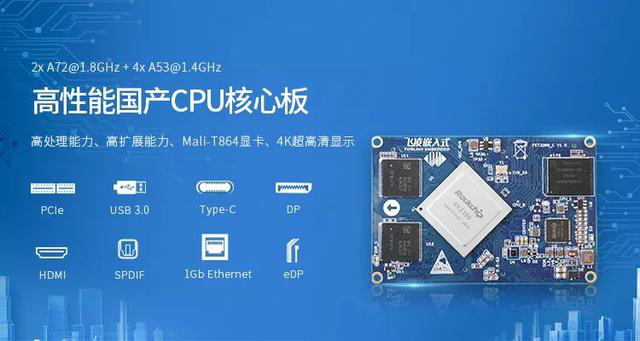

RK3399核心板

六核高性能 “服务器级”处理器 国产RK3399处理器性能介绍

FET3399-C核心板基于瑞芯微公司的RK3399处理器设计,超高算力,性能强悍。

■具备2个ARM Cortex-A72内核,主频1.8GHz;

■ 4个ARM Cortex-A53内核,主频1.4GHz;

■ GPU采用Mali-T864,支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11;

■板载2GB LPDDR3 RAM(可选4GB),16GB eMMC ROM。

RK3399 大小核

RK3399多种支持AI框架,满足不同场景应用

FET3399-C核心板Android7.1系统支持Tensorflow Lite、Caffe等多种AI框架;并提供针对RK3399平台深度学习目标检测开发的优化方案例程(RKSSD),利用了OpenCL、RGA等硬件加速模块,以降低CPU负载。

RK3399 AI框架

RK3399具备4K 高清显示

RK3399依靠强大的CPU、GPU及更快速的传输速度,更新的接口标准,支持4K VP9 and 4K 10bits H265/H264视频解码,高达60fps;具备视频后期处理器:反交错、去噪、边缘/细节/色彩优化。

RK3399 4K支持

RK3399双屏异显,支持多屏多任务

RK3399核心板支持多种显示接口,支持双屏异显、双屏同显。双VOP显示,分辨率分别支持4096x2160及2560x1600;并支持多种显示接口,双通道MIPI-DSI(每通道4线)、eDP 1.3(4线,10.8Gbps)、HDMI 2.0a(支持4K 60Hz显示,支持HDCP 1.4/2.2)、DisplayPort 1.2 (4线,最高支持4K 60Hz)。

RK3399 双屏展示

RK3399双ISP处理,为图像识别应用加速

在图像信号处理上,FET3399-C核心板拥有不错的表现。双硬件ISP,最高支持单13MPix/s或双8MPix/s,支持双路摄像头数据同时输入,为图像识别应用加速,支持3D、深度信息提取等高阶处理。对于开发者或者消费者来说,是一个不错的体验。

RK3399 摄像头

防氧化、防误插,运行稳定抗外界干扰

飞凌RK3399核心板与底板的连接采用4x80Pin镀金板对板连接器,防氧化能力更强,为信号传输提供高可靠性保障;同时保护触点在拿取过程中不被手接触到,免去沾染汗渍带来的后顾之忧;核心板具备防反插设计,防止误操作导致的核心板损伤。

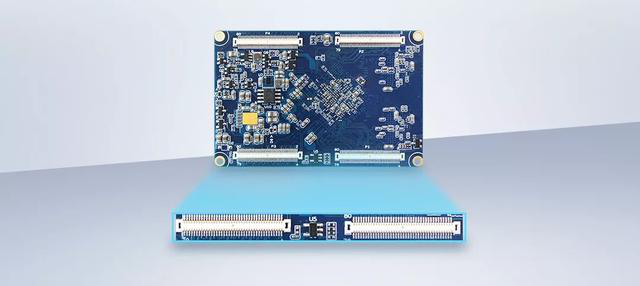

RK3399的超薄连接器

RK3399让二次开发更方便,通讯能力强而灵活

飞凌打造OK3399-C评估板卡,作为核心板的性能、功能评估使用,支持千兆以太网,2.4GHz&5GHz双频WiFi,蓝牙5.0,并预留了Mini PCIe封装的4G LTE安装插槽,让通讯更顺畅,选择更灵活。

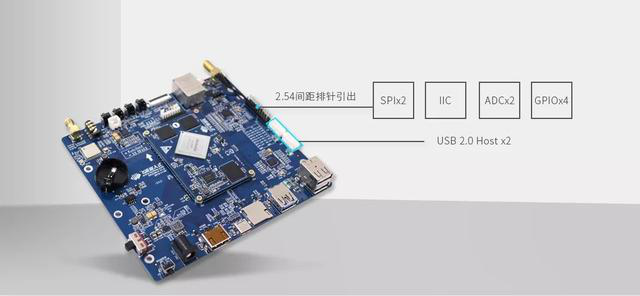

OK3399-C板卡除标准外设接口外,将剩余的引脚通过2.54间距排针引出,包括SPIx2、IIC、ADCx2、GPIOx4 ,方便用户二次开发。并将2个USB 2.0 Host通过XH2.54插座引出,方便连接双目摄像头、USB扩串口等功能使用。

同时飞凌提供丰富的软硬件资料,提供了核心板原理图,核心板引脚定义,及瑞芯微官方处理器资料,帮助开发者快速完成项目产品开发。

RK3399的二次开发能力

接口示意图

RK3399 功能正面

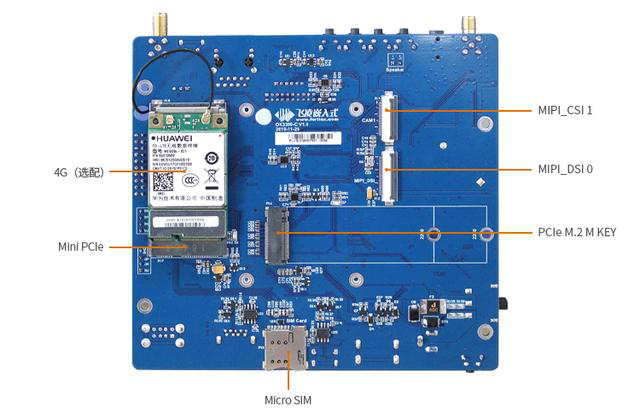

RK3399 背面接口图




飞凌 RK3399 板卡整机功耗表:



硬件条件

测试项目

供电电压(V)

工作电流

瞬时峰值(mA)

稳定值(mA)

RK3399

整板

HDMI输出4K显示,上电启动

12±5%

560

220

MIPI和eDP双屏显示

12±5%

-

680

安卓休眠

12±5%

-

54

核心板

带内存压力测试负载

12±5%

-

360

空载,无操作

12±5%

-

140

安卓休眠

12±5%

-

6.9



注:

1、 峰值电流 :从 上电开始启动过程中的最大电流值 ;

2、稳定值电流 :上电 启动后停留在开机界面时的电流值 ,视频播放过程中的稳定电流。

3、RK3399测试功耗所用系统:Android系统





FET3399-C核心板以丰富的扩展性可应用涵盖工业及消费领域各类终端,包括智能自助终端、5G智能终端、边缘计算、视觉识别、智能家电、广告机/一体机、金融POS机、车载控制终端、瘦客户机、VOIP视频会议、安防/监控/警务及IoT领域。

目前,FET3399-C核心板、OK3399-C板卡产品已在飞凌官网、淘宝店铺【飞凌嵌入式板卡商城】及微商城上线销售中,关于RK3399的价格请详询客服。
