较小尺寸核心板搭配2mm连接器,让设计随心所欲!

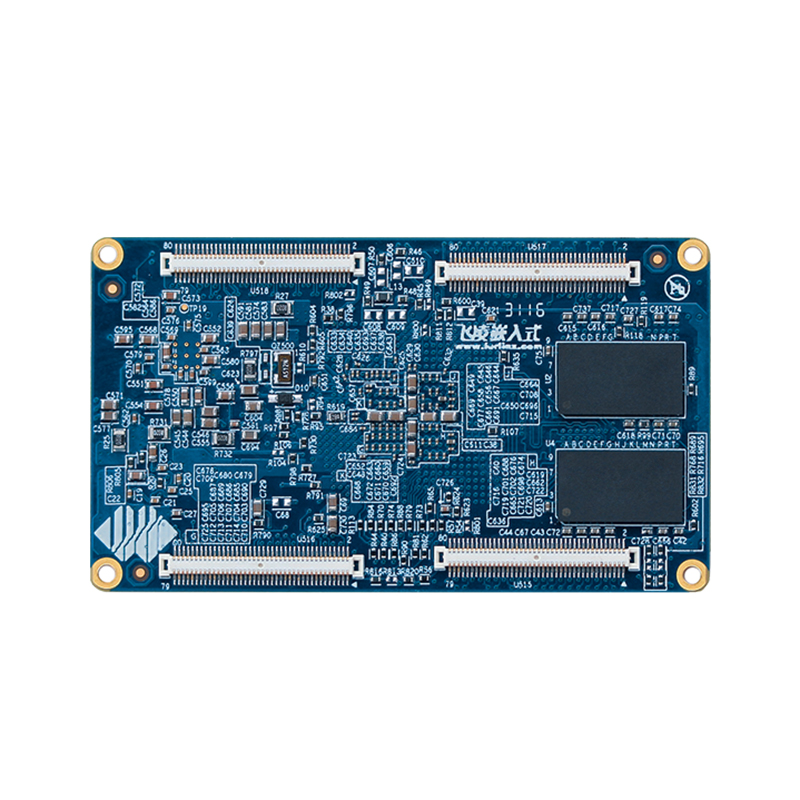

核心板采用4组80P板对板连接器,合高仅2mm,40mm*70mm黄金尺寸比例, 使产品设计不局限任何机械结构
12层PCB沉金工艺,运行更稳定!
核心板采用12层PCB沉金工艺设计,充分考虑电磁兼容及信号完整性设计,确保系统稳定运行!
CPU引脚全部引出,满足各个领域不同产品的不同功能需求
核心板将CPU所有引脚全部引出,不仅支持千兆以太网、DVP、MIPI摄像头、音频、SDHC等 接口, 还支持MIPI摄像头、MIPI屏、MLB总线、EIM BUS 27位地址、32位数据总线等。
支持多种显示屏幕接口与图像采集器
i.MX6的双屏时代,带你进入全新体验
飞凌嵌入式FETMX6Q-C核心板支持双屏同步显示,双屏异步显示。 异步显示支持LVDS与LCD、HDMI与LVDS、HDMI与LCD、LVDS0与LVDS1多种异步显示方式。

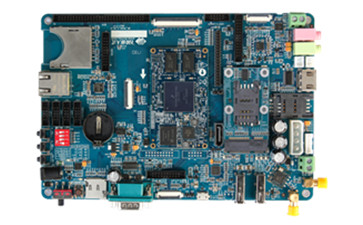

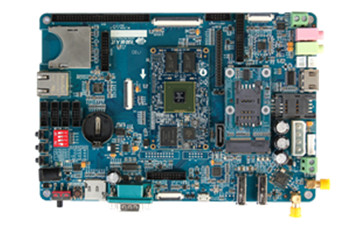

OKMX6Q-C开发板通过CE FCC RoHS认证
-
▊ 规格参数

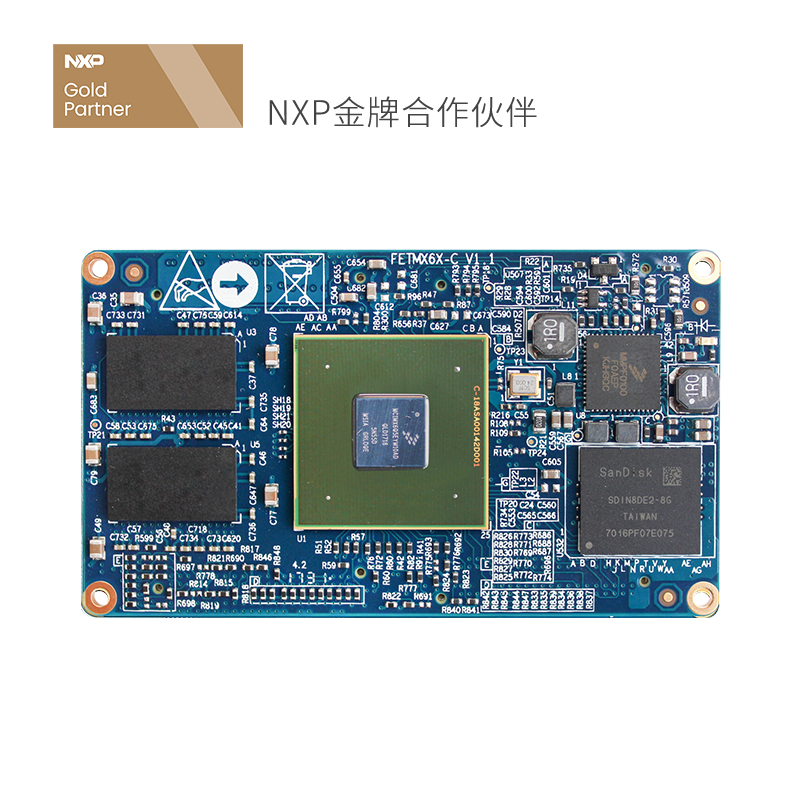

FETMX6Q-C核心板参数 CPU
NXP 四核 i.MX6Q( 兼容 NXP 双核 i.MX6DL)
USB HOST
1路 USB HOST 2.0
架构
Cortex-A9
USB DEVICE
1路 USB OTG 2.0
主频 1GHz
SD/MMC/SDIO
3个 SD/MMC
内存
标配1GB DDR3 (可选 2GB DDR3)
Ethernet
1路 1000M 以太网接口
ROM
8GB eMMC
UART/IrDA
5路(包含一个调试串口)
工作电压
直流 4.2V
EINT/GPIO
支持
2D/3D
支持
Video Codec
硬件编解码
图形处理器
Vivante GC355 / Vivante GC320
EBI BUS
27 位地址总线,32 位数据总线
电源管理
MMPF0100NPEP
JTAG 接口
1路
尺寸
40mm*70mm
Camera
1路DVP,1 路 MIPI
接口方式
板对板连接器
PWM
3路
操作系统
Android6.0、Android4.4.2、Linux4.1.15+QT5.6、Linux3.0.35+QT4.8.5
SATA
1个
显示接口
RGB 24 位,双路 8 位 LVDS 接口,HDMI,MIPI
8X8 矩阵键盘
1路
MIPI接口
3路 MIPI_CSI MIPI_DSI MIPI_HSI
Audio
IIS<=3
I2C
3路
MLB 总线
1路
SPI
5路
SPDIF
1路
CAN
2路
PCIE
1路
▊ 软件参数
Android软件参数 功能
Android4.4
Android6.0
编译器
arm-fsl-linux-gnueabi-gcc-4.6.2、JDK1.6.0-45
arm-fsl-linux-gnueabi-gcc-4.9、JDK1.7.0-131
支持SD卡和USB OTG刷机
支持USB OTG烧写
支持EXT4格式系统文件烧写
支持EXT4格式系统文件烧写
烧写工具MFG Tools支持Windows XP/ Vista /Windows7
烧写工具MFG Tools支持Windows XP/ Vista /Windows7
UBOOT
启动方式选择(eMMC/SD/USB OTG)
启动方式选择(eMMC/SD/USB OTG)
UBOOT开机LOGO
UBOOT开机LOGO
内存(1G/2G)
内存(1G)
Android内核
版本: Android-KK4.4.2
版本: Android 6.0.1_2.1.0
支持EXT4/NFS/FAT32/NTFS格式的文件系统
支持EXT4/NFS/FAT32/NTFS格式的文件系统
eMMC驱动(8G)
eMMC驱动(8G)
看门狗驱动
看门狗驱动
RTC驱动
RTC驱动,RX8010
IO驱动
IO驱动
用户按键驱动:2个(默认VOL+,VOL-)
用户按键驱动:2个(默认VOL+,VOL-)
SPI驱动,可以和MCP2515通信
SPI驱动
I2C驱动
I2C驱动
DVP OV5640摄像头驱动
DVP OV5640摄像头驱动
摄像头驱动MIPI OV5640
MIPI OV5640摄像头驱动
USB UVC摄像头驱动
USB UVC摄像头驱动
PWM控制驱动
PWM控制驱动
电容触摸驱动(触摸芯片GT9XX和GT928)
电容触摸驱动(触摸芯片GT9XX和GT928)
LCD背光驱动,支持255级可调
LCD背光驱动,支持255可调
LCD驱动
1、RGB4.3寸屏(480x272)
2、RGB7寸屏(800x480)
3、mipi7寸屏(1024x600暂不支持)
4、LVDS10.1寸屏(1280x800)
5、HDMI 1920x1080M@60显示器
6、HDMI 1280x720M@60显示器
7、LVDS 1024x768显示器
8、LVDS 1920x1080显示器
9、RGB 5寸屏(640x480)
A、RGB 7寸屏(1024x600)
LCD驱动
1、RGB7寸屏(800x480)
2、RGB 7寸屏(1024x600)
3、LVDS10.1寸屏(1280x800)
4、HDMI 1920x1080M@60显示器
5、MIPI 1024x600 7寸显示屏
MIPI-DSI驱动(7寸1024*600)
MIPI-DSI驱动(7寸1024*600)
Linux 内核USB Host驱动: 支持优盘,USB Hub,USB键鼠等
USB Host驱动: 支持优盘,USB Hub,USB键鼠等
USB Device驱动
USB Device驱动
TF/SD/MMC卡驱动:测试支持64GB
TF/SD/MMC卡驱动:测试支持64GB
串口驱动:5个
串口驱动
WM8962音频驱动:支持录音和放音,ALSA接口,支持喇叭(D类功放),耳机输出
WM8960音频驱动:支持录音和放音,ALSA接口,支持喇叭(D类功放),耳机输出WM8960音频驱动:支持录音和放音,ALSA接口,支持喇叭(D类功放),耳机输出
以太网络,(AR8031,1000/100/10Mbps)
以太网络,(AR8031,1000/100/10Mbps)
3G驱动
4G,ME909s-821、 EC20
4G,ME909s-821
WiFi,RTL8723BU/RTL8723DU,STA
WiFi,RTL8723BU/RTL8723DU,STA
蓝牙,RTL8723BU/RTL8723DU
蓝牙,RTL8723BU/RTL8723DU
GPS,VK1613
GPS,VK1613
CAN 2.0B
CAN 2.0B
HDMI驱动
HDMI驱动
USB转串口驱动
SATA硬盘驱动 SATA II,3.0 Gbps驱动,仅i.MX6Q支持
SATA硬盘驱动 SATA II,3.0 Gbps驱动,仅i.MX6Q支持
LVDS单双路
LVDS单、双路驱动(已适配10.1寸1280*800屏)
实用APP
WIFI 配置工具
WIFI 配置工具
RTC测试
RTC测试
SPI转CAN MCP2515
Flexcan
Flexcan
IP地址修改
IP地址修改
休眠唤醒
休眠唤醒
TTL转RS232
TTL转RS232
RS485测试
RS485测试
录音/播放测试
录音/播放测试
3G上网
4G 上网
4G 上网
Speaker喇叭测试
Speaker喇叭测试
RGB屏幕背光调节测试
RGB屏幕背光调节测试
看门狗
看门狗
MMC/TF/SD卡和U盘自动挂载和卸载;SATA2ext4硬盘自动挂载和卸载
MMC/TF/SD卡和U盘自动挂载和卸载;
SATA2 硬盘自动挂载和卸载Linux软件参数 交叉编译器
arm-fsl-linux-gnueabi-gcc-4.6.2
i.MX6专用ARMv7指令集,支持硬浮点运算
烧写方式
支持USB、SD下载烧写
USB、SD一键刷机
支持单个文件/多个文件一键烧写
支持EXT4格式系统文件烧写
烧写工具MFG Tools支持WindowsXP/Vista/ Windows7
UBoot
启动方式选择(eMMC/USB OTG)
内存
UBOOT开机LOGO
Linux内核
版本: Linux-3.0.35
LCD背光驱动,支持255级可调
支持EXT4/NFS/FAT32/NTFS等格式的文件系统
LCD驱动(7寸800*480、10.1寸1280*800、4.3寸480*272
eMMC驱动
USB Host驱动: 支持优盘,USB Hub,USB键鼠等
看门狗驱动
USB Device驱动
RTC驱动
TF/SD/MMC卡驱动
IO驱动
串口驱动
用户按键驱动
WM8962 音频驱动:支持录音和放音,ALSA接口,支持D类功放,喇叭,耳机输出)
SPI驱动
以太网络,(AR8031,1000/100/10Mbps)
I2C驱动
3G驱动
EIM总线驱动 4G驱动(EC20) 摄像头驱动OV5640 OV5640-MIPI
USB转串口驱动
PWM控制驱动
SATA硬盘驱动
电容触摸驱动、电阻触摸驱动(仅linux支持)
LVDS单双路(单路最大支持1366×768,双路最大支持1920×1080以后提供)
实用APP
WiFi 配置工具
3G上网
telnet
USB摄像头测试
RTC测试
录音放音测试
SPI 转CAN MCP2515
I2C测试
Flexcan
GPU测试
IP/Mac地址修改
IPU测试
数据库Sqllite
VPU测试
休眠唤醒
Speaker喇叭测试
TTL转RS232
RGB屏幕背光调节测试
RS485测试
播放1080p视频和mp3文件测试
录音/播放测试
看门狗
GPRS上网
MMC/TF/SD卡、U盘、SATA2(格式根据文件系统定)硬盘自动挂载和卸载
GPS测试
FTP网络工具
SPI测试
Boa 的Web Server
LinuxQT4.8.5软件参数 交叉编译器
arm-fsl-linux-gnueabi-gcc-4.6.2
i.MX6专用ARMv7指令集,支持硬浮点运算
烧写方式
支持USB、SD卡烧写
USB、SD卡一键刷机
支持单个文件/多个文件一键烧写
支持EXT4格式系统文件烧写
烧写工具MFG Tools支持WindowsXP/Vist/ Windows7
UBoot
启动方式选择(eMMC/USB OTG)
内存
UBOOT开机LOGO
Linux内核
版本: Linux-3.0.35
LCD背光驱动,支持255级可调
支持EXT4/NFS/FAT32/NTFS等格式的文件系统
LCD驱动
1、LCD4.3寸屏(480x272)
2、LCD7寸屏(800x480)
3、mipi7寸屏(1024x600)
4、LVDS10.1寸屏(1280x800)
5、HDMI 1920x1080M@60显示器
6、HDMI 1280x720M@60显示器
7、LVDS 1024x768显示器
8、LVDS 1920x1080显示器
9、LCD 5.6寸屏(640x480)
A、LCD 7寸屏(1024x600)
eMMC驱动
USB Host驱动: 支持优盘,USB Hub,USB键鼠等
看门狗驱动
USB Device驱动
RTC驱动
TF/SD/MMC卡驱动
IO驱动
串口驱动:4个
用户按键驱动:4个
音频驱动:支持录音和放音,ALSA接口,支持D类功放,喇叭,耳机输出)
默认使用WM8960音频芯片,兼容WM8962,通过uboot菜单可选
SPI驱动
以太网络,(AR8031,1000/100/10Mbps)
I2C驱动
3G驱动
EIM总线 4G驱动(华为ME909S,移远EC20)
摄像头驱动DVP OV5640 MIPI OV5640
USB转串口驱动
PWM控制驱动
SATA硬盘驱动
电容触摸驱动(触摸芯片GT9XX,GT928和ft5x06)、电阻触摸驱动(仅linux支持)
LVDS单双路(单路最大支持1366×768,双路最大支持1920×1080以后提供)
实用APP
WiFi 配置工具
3G上网
telnet
USB摄像头测试
RTC测试
录音放音测试
SPI 转CAN MCP2515
I2C测试
Flexcan
GPU测试
IP/Mac地址修改
IPU测试
数据库Sqllite
VPU测试
休眠唤醒
Speaker喇叭测试
TTL转RS232
RGB屏幕背光调节测试
RS485测试
播放1080p视频和mp3文件测试
录音/播放测试
看门狗
GPRS上网
MMC/TF/SD卡、U盘、SATA2(格式根据文件系统定)硬盘自动挂载和卸载
GPS测试
FTP网络工具
SPI测试
Boa 的Web Server
产品配置说明 名称
配置
主频 级别
运行温宽
备注
FETMX6Q-C核心板
i.MX6Quad
Cortex-A9 四核
1G DDR3,8GB eMMC
1GHz 商业级
0℃~+70℃
1G DDR3,8GB eMMC
1GHz 工业级
-40℃~+85℃
2G DDR3,8GB eMMC
1GHz 商业级
0℃~+70℃
批量可选
2G DDR3,8GB eMMC 1GHz 工业级 -40℃~+85℃ 批量可选
