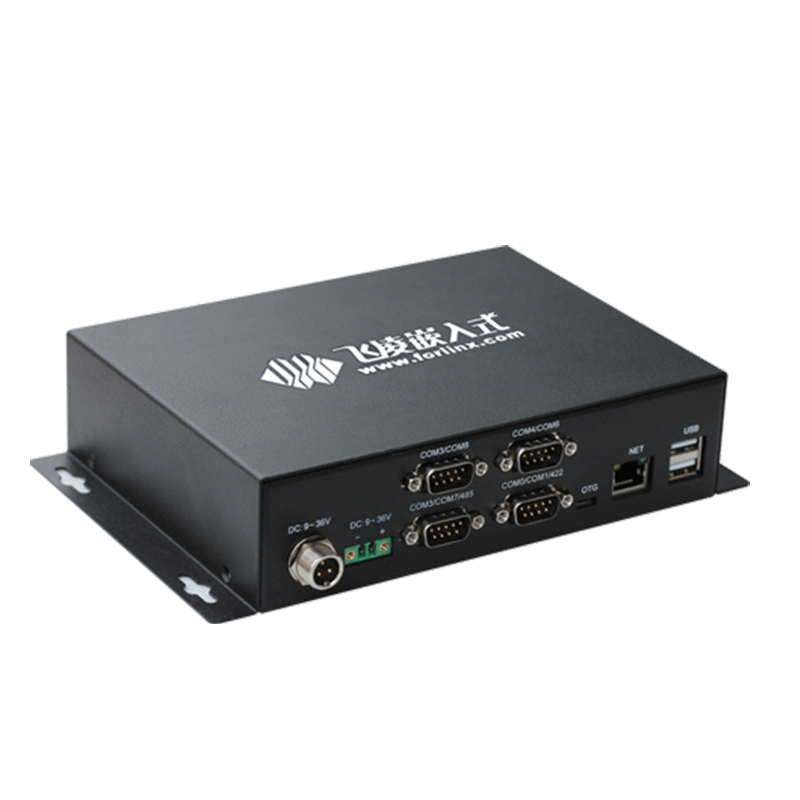

FCU1401嵌入式控制单元

CPU:S5P4418

架构:Cortex-A9

主频:1.4GHz

内存:1GB DDR3

ROM:8GB eMMC

系统:Android4.4


FCU1401嵌入式控制单元

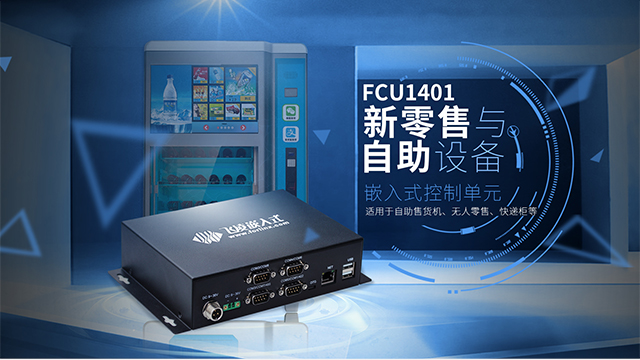

FCU1401嵌入式控制单元是一款适用于自助设备、新零售设备、 自助售卖机、广告机、人机交互界面等产品上的一款集显示、通信、控制等功能于一体的高性能嵌入式计算机。四核1.4GHz主频,流畅运行Android系统,1080P高清分辨率,配合大尺寸触摸屏带来极致的人机交互体验。4G、WIFI、以太网等多种网络通讯方式,串口、USB、音频等常规接口一应俱全,可以帮您快速搭建出整套产品方案

新零售与自助设备解决方案一体机
新零售与自助设备解决方案一体机phone

Android5.1.1 系统

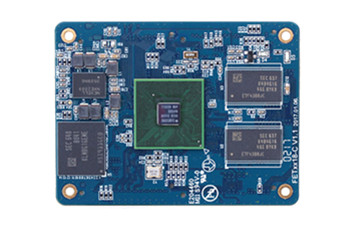

高性能处理器搭载稳定系统


采用高性能四核处理器,主频高达1.4GHz,提供Android5.1.1操作系统,深度优化的系统内核使系统运行更稳定

自助售(卖)货机 Android解决方案
自助售(卖)货机 Android解决方案phone

HDMI与LVDS双显示接口
双屏显示与纯屏交互


支持7-55寸高清触摸屏,1080P分辨率,搭载双屏异显,双屏同显,画中画等显示功能,提升人机交互体验。

自助售(卖)货机 双屏高清显示解决方案
自助售(卖)货机 双屏高清显示解决方案phone

多种联网方式可选
灵活稳定的网络通信


提供4G、WIFI、Ethernet等多种联网方式,支持WIFI热点功能,可为消费者提供免费WIFI,吸引人气更简单

自助售(卖)货机 网络通信解决方案
自助售(卖)货机 网络通信解决方案phone

功能接口齐全
丰富的外设支持


支持高清摄像头,提供监控与录像功能,有效保护设备安全,8路串口,可连接多路单片机,方便设备集群管理

自助售(卖)货机 方案功能齐全
自助售(卖)货机 方案功能齐全phone

人性化的设计理念
多种实用扩展功能


支持硬件看门狗、定时开关机、远程数据监测、开机LOGO自定义、设备ID、远程系统及应用新。

自助售(卖)货机一体机方案多实用扩展
自助售(卖)货机一体机方案多实用扩展phone

支持个性化定制
功能接口展示


多种功能接口,提供个性化定制,满足您不同应用需求

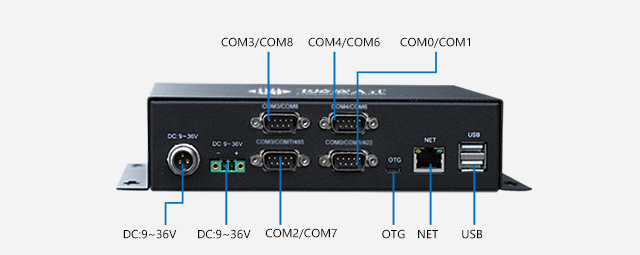

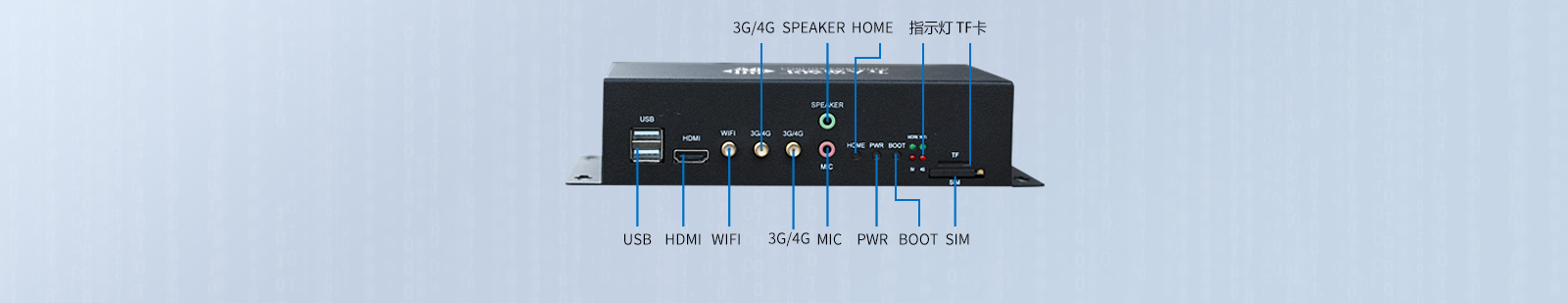

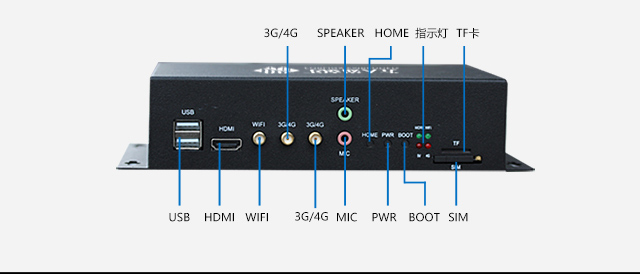

自助售(卖)货机一体机方案正面接口图 自助售(卖)货机一体机方案接口图
自助售(卖)货机一体机方案正面接口图phone 自助售(卖)货机一体机方案接口图phone

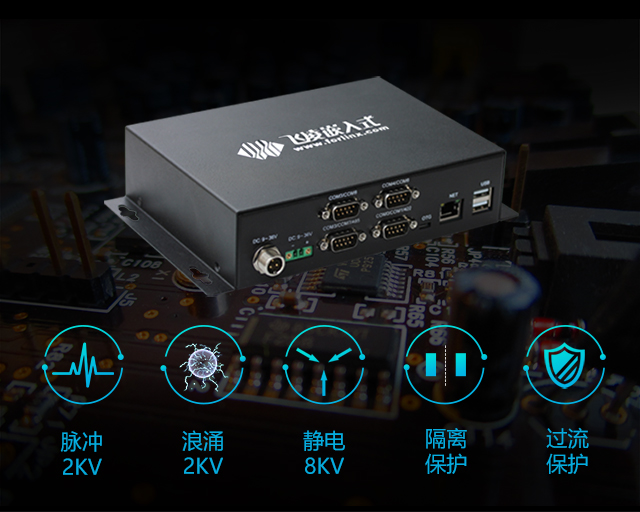

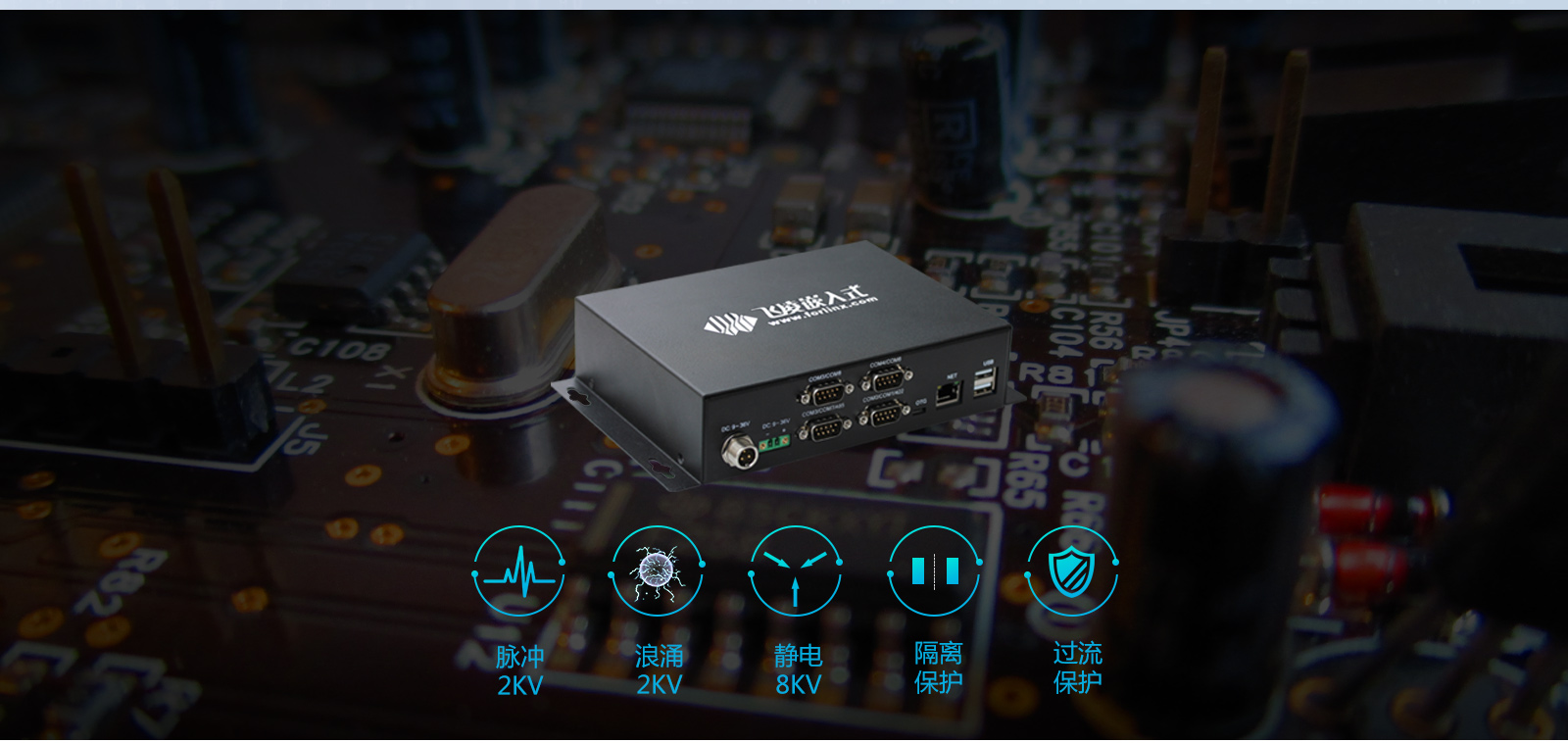

对稳定的追求
五重防护


通过静电放电,瞬变脉冲群,浪涌等抗干扰测试,主要器件增加隔离保护、过流保护,保障产品稳定性

自助售(卖)货机 一体机防护解决方案
自助售(卖)货机 一体机防护解决方案phone

应用领域


FCU1401嵌入式控制单元广泛应用于新零售、智能快递柜、充电桩、自助售卖机、果汁机、物联网、多媒体显示、数字标牌、门禁管理等领域

自助售(卖)货机 一体机应用领域
自助售(卖)货机 一体机应用领域phone


规格参数

硬件参数

核心配置 CPU ARM Cortex-A9 四核1.4GHz
RAM 1GB DDR3
ROM 8GB eMMC
功能接口 显示 HDMI 1.4,最高支持1920X1080 ESD:Con ±6KV、Air ±8KV
LVDS(1ch,8bit),机壳内部接口,使用时需去掉外壳
触摸 支持USB触摸屏
串口 8个RS232,其中一路可复用为RS485,一路可复用为RS422 ESD:Con ±6KV、Air ±8KV;EFT:±1KV;Surge:2KV
以太网 10M/100M/1000Mbps自适应 ESD:Con ±6KV、Air ±8KV
WIFI 支持802.11b/g/n,支持 STA/AP 模式
4G/3G/2G 支持联通4G/3G/2G,移动4G/3G/2G,电信4G
USB Host 4个USB TypeA,支持USB 2.0 Host ESD:Con ±6KV、Air ±8KV
USB OTG Micro USB,支持USB 2.0 OTG
音频 1个Headphone接口,1个MIC接口
TF 1个外扩储存卡接口
多功能按键 1个多功能按键,可由应用程序设定按键功能
开关机按键 1个手动开关机按键
RTC 内置RTC,支持断电守时
蜂鸣器 上电时蜂鸣提示
硬件看门狗 独立硬件看门狗芯片
电源输入 电压 9~36VDC宽压输入
功率 12V/2A(无对外供电输出时)
防护 过流保护、反接保护 ESD:Con ±6KV、Air ±8KV;EFT:±2KV;Surge:2KV
工作环境 工作温度 -20℃~+70℃
储存温度 -40℃~+125℃
工作湿度 10%~90%
储存湿度 1%~95%
软件参数

软件支持 详细描述
操作系统 Android5.1.1
文件系统 EXT4、FAT32
HDMI 支持分辨率1080p/720p/640p/576p,可在操作系统中设置切换,重启生效。 支持横屏、竖屏切换。
触摸 支持标准HID触摸输入,即插即用。
串口 提供串口调用示例程序。
以太网 支持固定IP和DHCP分配IP地址;支持修改MAC地址。
WIFI 支持WIFI 网卡上网功能;WIFI AP到4G 功能。
4G网络 支持移动、联通、电信4g上网功能;移动短信功能。
USB HOST 支持标准HID输入设备、UVC摄像头、U盘存储
USB OTG Device模式下支持ADB调试。 Host模式下支持标准HID输入设备、UVC摄像头、U盘存储。
HOME按键 提供访问api接口和示例程序。
RTC 支持NTP自动校时。
动态Logo替换 提供一键替换开机动态logo的APP。
多媒体 兼容第三方音视频播放软件;支持系统录音、放音功能;音量调节功能。
OTA 支持OTA升级系统。
FCU1401嵌入式控制单元标准版套件

FCU1401嵌入式控制单元  数量 1套
电源适配器  数量1个
2.4G全向天线   数量2根
其它(包装盒、保修卡、合格证)
FCU1401嵌入式控制单元4G版套件

FCU1401嵌入式控制单元  数量 1套
4G模块    数量 1块
4G全频段天线  数量 1根
2.4G全向天线   数量2根
电源适配器  数量1个
其它(包装盒、保修卡、合格证)
选配模块
FCU1401接口板 数量 1块  注:FCU1401嵌入式控制单元每个DB9座包含2路串口,如果只使用 标准的DB9线缆只能使用其中的一个串口,可通过本模块引出DB9上所有线
