A40i & T3 国产芯片设计核心板简介-A40i & T3应用处理器框图

一、A40i/T3简介

A40i是全志在智能工控领域的一款高性能、超高效处理器。A40i采用ARM Cortex-A7内核,运行频率高达1.2GHz,配备Mali400 MP2图形处理器及多种显示接口,并具有丰富的行业应用接口,主要应用于各种具有视频输出的工控行业。A40i配套使用的PMIC支持外部电源、USB、锂电池三种供电方式,并集成了供电路径选择和锂电池充放电管理功能,极大简化了终端产品的设计难度。

    T3是全志的一款四核车载导航处理器,功能及引脚与A40i 完全兼容。T3为汽车级芯片,能适应更加严酷的工作环境。

目标应用有:

·嵌入式设备

·智能终端

·工业控制

·数据采集

·机器视觉

·工业物联网

·移动互联设备

·数字标牌

·车载导航

……

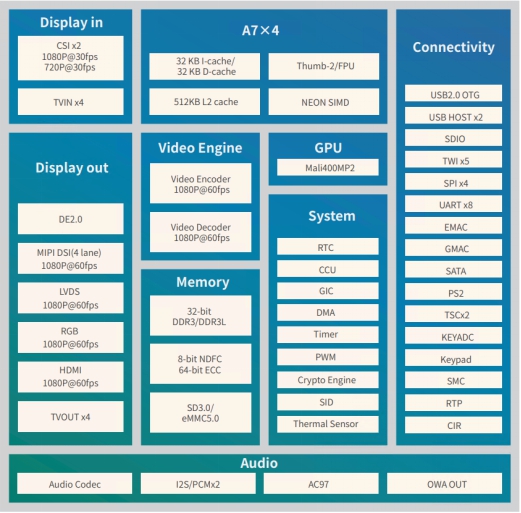

A40i应用处理器框图

国产芯片工业级A40i应用处理器框图

T3应用处理器框图

国产芯片车规级T3应用处理器框图




二、 FETA40i /T3-C核心板介绍

1、FETA40i-C核心板外观图

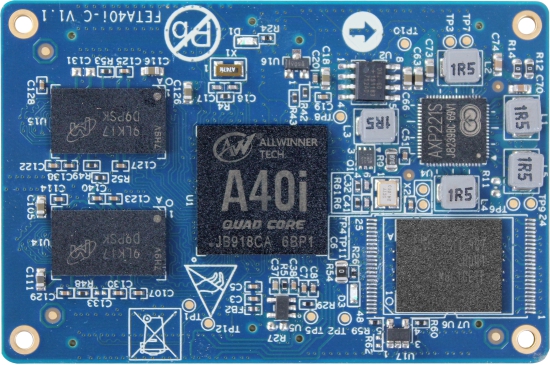

A40i 正面图

正面视图

A40i背面图

反面视图


2、FETT3-C核心板外观图

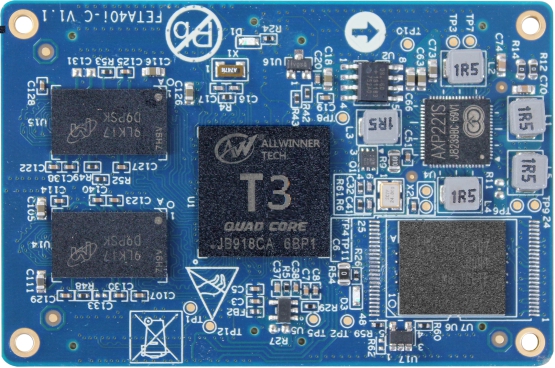

全志T3 正面图

正面视图

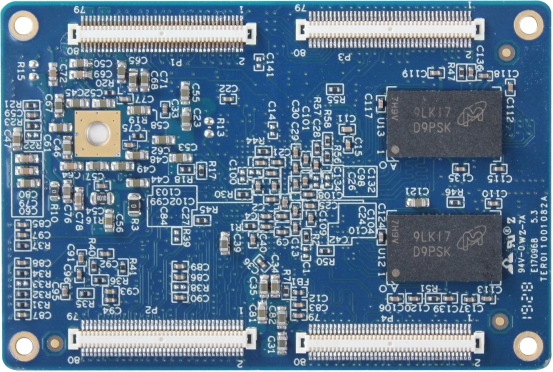

全志T3 背面图

反面视图


3、FETA40i/T3-C核心板尺寸图

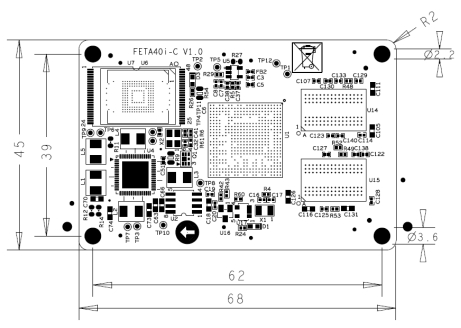

国产芯片A40i T3尺寸 俯视图

俯视图

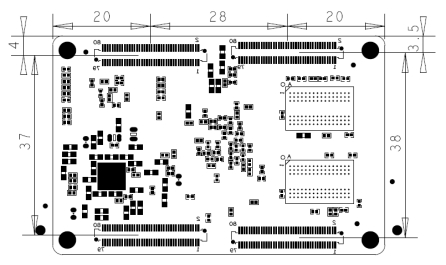

国产芯片A40i T3尺寸 透视图

透视图

结构尺寸:45mm×68mm,尺寸公差±0.15mm。

制版工艺:厚度1.6mm,10层沉金PCB。

连接器: 4个0.5mm间距,80pin板对板连接器。核心板连接器型号为AXK6F80337YG,对应底板连接器型号为AXK5F80537YG,连接器尺寸图见附录。


三、性能参数


1、系统主频


名称

规格

说明

最小

典型

最大

单位

系统主频

1200

MHz

系统RTC时钟

32.768

KHz


2、供电参数


参数

引脚标号

规格

说明

最小

典型

最大

单位

主电源电压

ACIN

3.9

5

6.3

V

高于7.1V会关机

USB电压

USBVBUS

3.8

5

5

V



锂电池电压

VBAT

3.8

4.2

4.24

V



空载电流

234

392

mA

不接显示,无操作

重载电流

950

1090

mA

7吋屏播放视频+DVP摄像头


3、工作环境


参数描述

规格

说明

最小

典型

最大

单位

工作温度

工作环境

-40

25

85

工业级

存储环境

-40

25

85

工作环境

-25

25

+85

扩展商业级

存储环境

-40

25

+85

湿度

工作环境

10

90

%RH

无凝露

存储环境

5

95

%RH


4、核心板接口速度


参数

规格

说明

最小

典型

最大

单位

串口通讯速度

115200

bps

SPI通讯速度

100

MHz



TWI通讯速度

100

400

Kbps

SD/MMC/SDIO

25

MBps

3.3V,50MHZ

USB接口速度

480

Mbps

SATA接口速度

3.0

Gbps


5、核心板接口资源



功能

数量

参数

LCD

≤2

最大RGB888 24位,最高支持1920x1080@60fps;

HDMI

1

HDMI 1.4,支持1080p@60fps;

HDCP 1.2加密保护;

LVDS

1

支持单/双链路LVDS,支持JEIDA和VESA输出模式,最大支持1920x1080@60fps

MIPI_DSITBD

1

MIPI DSI V1.01&MIPI D-PHY V1.00,4个数据通道,最大支持1080p@60fps

TVOUT

4

4通道CVBS输出,支持NTSC和PAL制式

CAMERA

≤2

CSI0:1个8/16位并行接口(DVP),最大支持5-Megapixel,支持1080p@30fps

CSI1:1个8/16/24位并行接口(DVP),最大支持5-Megapixel,支持720p@30fps

TVIN

4

4通道CVBS输入,支持NTSC和PAL制式

SD/MMC/SDIO

≤4

最高支持50MHZ的SD和SDIO卡的1位或4位传输模式规范

SD/MMC/SDIO0:4位数据总线(烧写用)

SD/MMC/SDIO1:4位数据总线

SD/MMC/SDIO2:8位数据总线(核心板eMMC占用)

SD/MMC/SDIO3:4位数据总线

USB HOST

2

USB 2.0(最高支持480 Mbps)

USB OTG

1

USB 2.0(最高支持480 Mbps)

I2S/PCM

≤2

最高支持2个I2S/PCM  Audio;

AC97

1

最高48KHz 采样速率

AUDIO CODEC

1

1路差分PHONEOUT,1路立体声耳机输出,1*MIC,1*LINEIN

UART

≤8

每个最高支持115200

UART0:3线,debug口

UART1:8线串口

UART2/UART3:5线串口

UART4/UART5/UART6/UART7:3线串口

SPI

≤4

全双工同步串行接口,最大时钟频率为100MHZ。它可配置为支持主/从模式,有2个片选来支持多个外设。

TWI

≤5

最大支持400Kbps

Ethernet

≤2

1路10/100Mbps自适应;

1路10/100/1000Mbps自适应

PWM

≤8

支持PWM output和capture input

JTAG

支持



KeyPad Port

支持

Up to 8*8;

KEYADC

≤2

6位,2通道,输入电压范围0-2V,用于模拟按键检测,转换速率最高可达250HZ

SMC

≤2

支持ISO/IEC 7816-3:1997(E)及EMV2000(4.0)标准

CIR

≤2



SATATBD

1

最大支持3.0Gbps

RTP

1

1路四线电阻触摸

注1:“TBD”表示现阶段暂未开发功能;

注2:表中参数为硬件设计或CPU理论值;
