RK3588 到底强在哪？核心板 / 开发板选型、参数与功耗全梳理
Forlinx
2026-02-03 11:25:00
RK3588开发板
RK3588核心板
RK3588处理器介绍
瑞芯微RK3588是一款采用ARM架构的通用型SoC，集成了四核Cortex-A76和四核Cortex-A55 CPU的典型大小核架构，GPU搭载了G610 MP4 GPU能流畅运行复杂的图形处理，嵌入式 3D GPU 使 RK3588 完全兼容 OpenGLES 1.1、2.0 和 3.2，OpenCL 最高 2.2 和 Vulkan1.2。带有 MMU 的特殊 2D 硬件引擎将最大化显示性能并提供非常流畅的操作。以及6 TOPs算力的NPU赋能各类AI场景，给复杂场景的本地离线AI计算、复杂视频流分析等应用提供了各种可能。内置多种功能强大的嵌入式硬件引擎，支持8K@60fps的H.265 和VP9解码器、8K@30fps的H.264 解码器和4K@60fps的AV1解码器；支持8K@30fps 的H.264和H.265编码器，高质量的JPEG编码器/解码器，专门的图像预处理器和后处理器。
RK3588还引入了新一代完全基于硬件的最大4800万像素ISP（图像信号处理器），实现了许多算法加速器，如HDR、3A、LSC、3DNR、2DNR、锐化、dehaze、鱼眼校正、伽马校正等，在图形后期处理方面拥有广泛应用。RK3588集成了瑞芯微新一代NPU处理器，可支持 INT4/INT8/INT16/FP16 混合算，其强大的兼容性，可以轻松转换基于TensorFlow / MXNet/PyTorch/Caffe 等一系列框架的网络模型。RK3588具有高性能的 4 通道外部存储器接口（LPDDR4/LPDDR4X/LPDDR5），能够支持苛刻的存储器带宽。
目标应用
RK3588应用处理器框图
FET3588-C & FET3588-C2核心板介绍
FET3588-C和FET3588-C2核心板连接器引脚定义完全相同，二者区别在于：FET3588-C使用的DDR4，FET3588-C2使用的DDR5。FET3588-C非全国产核心板支持宽压输入，FET3588-C全国产核心板、FET3588-C2核心板不支持宽压输入。

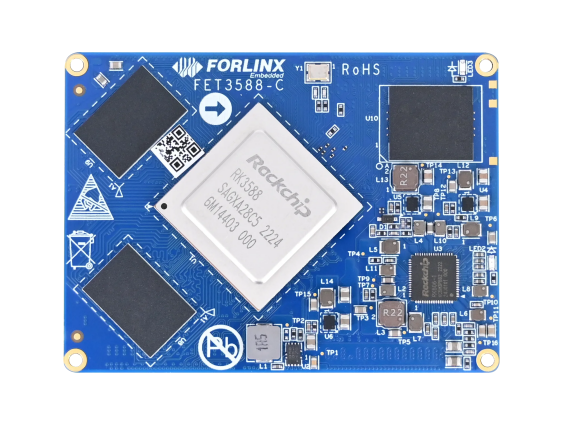

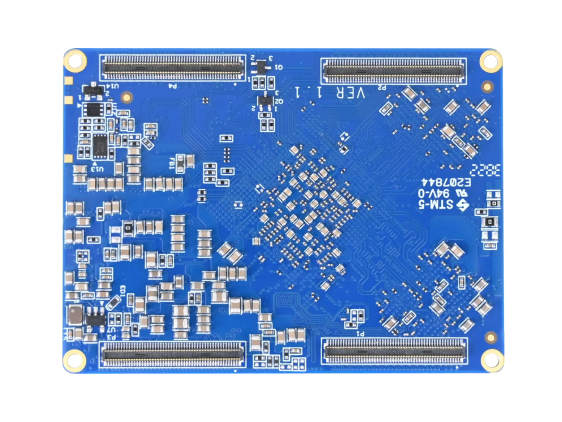

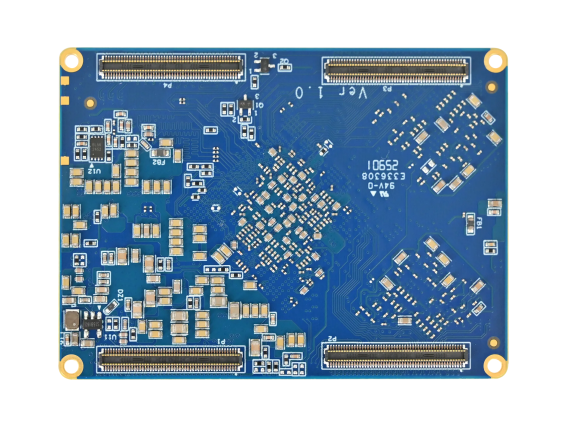

核心板外观展示
结构规格
RK3588性能参数
系统主频
| 名称 | 最小 | 典型 | 最大 | 单位 | 说明 |
|---|---|---|---|---|---|
| 系统主频 Arm® Cortex®-A76 | - | - | 2400 | MHz | 四核高性能核心 |
| 系统主频 Arm® Cortex®-A55 | - | - | 1800 | MHz | 四核能效核心 |
| 系统主频 Arm® Cortex®-M0 | - | - | - | - | 实时控制核心 |
供电参数
| 参数 | 引脚标号 | 最小 | 典型 | 最大 | 单位 | 说明 |
|---|---|---|---|---|---|---|
| 主电源电压 | 12V | 5 | 12 | 13 | V | 宽压输入支持 |
工作环境
| 参数描述 | 最小 | 典型 | 最大 | 单位 | 说明 | |
|---|---|---|---|---|---|---|
| 工作温度（商业级） | 工作环境 | 0 | 25 | +80 | ℃ | 商业级标准 |
| 存储环境 | -40 | 25 | +125 | ℃ | 长期存储条件 | |
| 工作温度（工业级） | 工作环境 | -40 | 25 | +85 | ℃ | 工业级宽温 |
| 存储环境 | -40 | 25 | +125 | ℃ | 长期存储条件 | |
| 湿度 | 工作环境 | 10 | - | 90 | %RH | 无凝露 |
| 存储环境 | 5 | - | 95 | %RH | 干燥存储 |
接口速度
| 参数 | 最小 | 典型 | 最大 | 单位 | 说明 |
|---|---|---|---|---|---|
| 串口通讯速度 | - | 115200 | 4M | bps | UART接口 |
| SPI时钟频率 | - | - | 50 | MHz | 高速SPI |
| I2C通讯速度 | - | 100 | 400 | Kbps | 标准/快速模式 |
| USB3.0接口速度 | - | - | 5 | Gbps | USB3.1 Gen1 |
| USB2.0接口速度 | - | - | 480 | Mbps | 高速USB |
| CAN通讯速度 | - | - | 1 | Mbps | CAN总线 |
| PCIe2.1 | - | - | 5 | Gbps | 单lane速率 |
| PCIe3.0 | - | - | 8 | Gbps | 单lane速率 |
ESD特性
| 参数 | 最小 | 最大 | 单位 | 适用范围 |
|---|---|---|---|---|
| ESD HBM (ESDA/JEDEC JS-001-2017) | -2000 | 2000 | V | 核心板所有引出信号 |
| ESD CDM (ESDA/JEDEC JS-002-2018) | -250 | 250 | V | 核心板所有引出信号 |
- 以上数据由瑞芯微官方提供
- 核心板所有引出信号均为静电敏感信号，在底板设计时应对接口做好静电防护
- 在核心板运输、组装、使用过程中注意做好静电防护
RK3588核心板接口资源
- 数量：2组
- 支持DPHY或CPHY
- 4通道MIPI DPHY V1.2，每线最高2.5Gbps
- 3通道MIPI CPHY V1.1，每线最高2.5Gbps
- 数量：4组
- 2通道MIPI DPHY V1.2，每线最高2.5Gbps
- 可合并为4通道，支持WUXGA（1920×1200@60fps）
- 数量：1组
- 8/10/12/16-bit标准DVP
- 最高150MHz数据输入
- 支持BT.601/BT.656/BT.1120
- 数量：1组
- 支持3.4Gbps~6Gbps HDMI 2.0
- 支持250Mbps~3.4Gbps HDMI 1.4b
- 支持HDCP2.3及HDCP1.4
- 数量：≤2组（组合接口）
- HDMI支持7680×4320@60Hz
- eDP支持4K@60Hz
- 支持HDCP2.3/HDCP1.3
- 数量：2组
- DP TX 1.4a接口
- 分辨率可达7680×4320@30Hz
- 支持USB Type-C下DP Alt模式
- 数量：2组
- 支持MIPI DPHY 2.0或CPHY 1.1
- 分辨率可达4K@60Hz
- 支持左右模式双MIPI显示
- I2S：≤4组，时钟高达50MHz
- SPDIF：2组，16bit音频数据
- PDM：2组，最高8通道，192KHz
- DSM PWM：1组，1bit信号输出
- Ethernet：2路GMAC，10/100/1000Mbps
- SDMMC：1组，支持SDIO3.0/MMC V4.51
- SDIO：1组
- SATA：≤3组，最高6Gbps
- USB3.1 Gen1：3组，高达5Gbps
- USB2.0 Host：2组
- PCIe 3.0：≤4组，最高8Gbps
- PCIe 2.0：≤3组，最高5Gbps
- SPI：≤5组，支持主从模式
- I2C：≤9组，快速模式400kHz
- UART：≤10组，波特率高达4Mbps
- CAN：支持，最高1Mbps
- PWM：≤16组，支持捕获模式
- ADC：≤8组，12bit，1MS/s
- BT.1120输出：1组，1080p@60Hz
- GPIO：多组可配置
注：表中接口数量为硬件设计或CPU理论最大值，其中多数功能引脚为复用关系。部分USB3.1、PCIe2.0和SATA 3.0存在复用关系，详细信息请参考硬件设计指南。
RK3588硬件设计说明
核心板电路设计指南

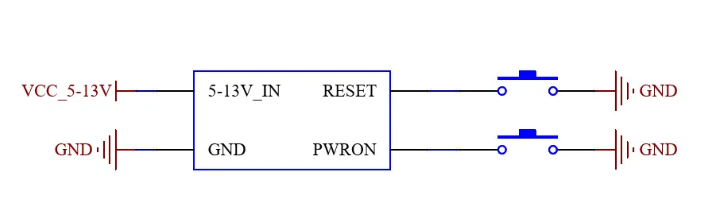

FET3588-C & FET3588-C2核心板已经将电源、存储电路集成于一个小巧的模块上，所需的外部电路非常简洁。构成一个最小系统只需要电源、启动配置即可运行。
最小系统原理图可以参考相关文档。不过一般情况下，除最小系统外建议连接上一些外部设备，例如调试串口，否则用户无法判断系统是否启动。做好这些后，再在此基础上根据飞凌提供的核心板默认接口定义来添加用户需要的功能。
抗振动设计指南
本产品采用M2规格的耐落螺钉对核心板四角预设的安装孔位进行固定，紧固扭矩控制在0.15N·m。
该设计已通过 GB/T 2423.10-2008 / IEC 60068-2-6:1995 标准规定的振动试验验证，达到以下等级：
- 频率范围：10 Hz ~ 150 Hz
- 测试轴向：X, Y, Z 三轴
- 位移幅值：0.35 mm
- 加速度幅值：5 g
本手册所列性能数据基于标准实验室环境测试得出，适用于通用工业设备。实际应用中的性能可能因安装方式、复合应力等因素而有所不同。
OK3588-C & OK3588-C21开发平台
FET3588-C和FET3588-C2核心板引脚定义相同，可共用一块底板。当FET3588-C与OK3588-C底板组合时，开发板名称为OK3588-C开发板；当FET3588-C2与OK3588-C底板组合时，则开发板名称为OK3588-C21开发板。

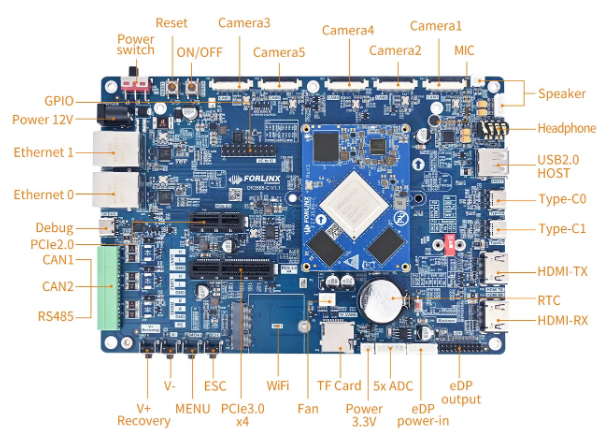

RK3588开发板接口展示
底板规格
RK3588开发板资源列表
| 功能 | 数量 | 参数说明 |
|---|---|---|
| MIPI CSI | 5 | 2×4lanes + 2×2lanes + 1×4lanes，最高2.5Gbps/lane |
| MIPI DSI | 2 | 每接口4lanes，最高4K@60fps，适配飞凌7吋MIPI屏 |
| HDMI RX | 1 | 标准HDMI插座，最高支持4K@60Hz |
| HDMI TX | 1 | 标准HDMI插座，最高支持7680×4320@60Hz |
| eDP TX | 1 | 适配1080p@60Hz，最高支持4K@60Hz |
| DP TX | 2 | 与USB3.1 Gen1结合，Type-C接口，最高8K@30Hz |
| USB3.1 Gen1 | 2 | Type-C接口，速率高达5Gbps |
| USB2.0 Host | 1 | Type-A接口，支持高速/全速/低速模式 |
| PCIe3.0 | 1 | PCIe x4插槽，支持PCIe1.1/2.1/3.0速率 |
| PCIe2.0 | 1 | PCIe x1插槽，支持5Gbps速率 |
| Ethernet | 2 | RJ45接口，支持10/100/1000 Mbps |
| TF卡 | 1 | 支持SDR104模式，速率达150MHz |
| Audio | 1 | 板载Codec，支持耳机输出、MIC输入及Speaker输出 |
| RS485 | 1 | RS485收发器引出 |
| UART | 1 | 2.54mm间距引出，波特率高达4Mbps |
| 4G/5G | 1 | 支持M.2封装4G/5G模块 |
| WIFI&BT | 1 | 支持M.2封装模块，Wi-Fi 6 + Bluetooth 5.3 |
| ADC | 5 | PH2.0插座，12位分辨率，1MS/s采样率 |
| RTC | 1 | 板载RTC芯片及电池插座 |
| FAN | 1 | 板载风扇接口 |
| GPIO | 9 | 2.54mm间距排针，3.3V电平 |
RK3588整机功耗表
OK3588-C 功耗表
Android系统功耗表
| 编号 | 测试项目 | 核心板功率（W） | 开发板功率（W） |
|---|---|---|---|
| 1 | 无负载启动峰值功率 | 7.09 | 10.08 |
| 2 | 无负载待机功率 | 1.63 | 4.10 |
| 3 | 安兔兔跑分峰值功耗 | 6.60 | 9.60 |
| 4 | PWRON_L按键休眠功耗 | 1.32 | 3.56 |
| 5 | PWRON_L按键关机功耗 | 0.34 | 0.36 |
Linux系统功耗表
| 编号 | 测试项目 | 核心板功率（W） | 开发板功率（W） |
|---|---|---|---|
| 1 | 无负载启动峰值功率 | 9.00 | 9.60 |
| 2 | 无负载待机功率 | 2.37 | 3.60 |
| 3 | CPU压力+内存+eMMC读写压力测试 | 6.98 | 10.00 |
| 4 | PWRPN_L按键休眠功耗 | 0.59 | 2.53 |
OK3588-C21 功耗表（Linux系统）
| 编号 | 测试项目 | 核心板功率（W） | 开发板功率（W） |
|---|---|---|---|
| 1 | 无负载启动峰值功率 | 6.048 | 8.58 |
| 2 | 无负载待机功率 | 0.768 | 2.952 |
| 3 | CPU压力+内存+eMMC读写压力测试 | 4.44 | 6.216 |
| 4 | PWRPN_L按键休眠功耗 | 0.36 | 2.508 |
- 峰值电流：启动过程中的最大电流值
- 稳定值电流：启动后停留在开机界面时的电流值
