FETMX6UL-C是一款基于 NXP (原Freescale)i.MX6Ul traLite Cortex-A7 架构 处理器设计的核心板,主频528MHz,核心板采用两组优质进口80P板对板连接器设计,独特的电源管理架构相比ARM9系列的核心板功耗更低。严酷的温度等级测试确保核心板在-40℃~+85℃环境中稳定运行。最大支持8路UART 、2路以太网、2路CAN等工业级总线接口;核心板标配256 RAM/256MB NAND Flash、512RAM/4GB eMMC两种配置;
长宽仅为40mm*50mm,6层PCB沉金工艺,两组优质防误插板对板连接器
极快的启动时间
经由飞凌软件工程师深度优化裁剪的Linux系统,从核心板通电到QT界面点亮仅需要7.8秒,创造更多可能!
功耗,没有最低,只有更低!
FETMX6UL-C核心板相比ARM9、ARM11系列核心板功耗直降50%
8路串口 2路网口 2路CAN连接世界
业内支持串口数量最多的CPU,同时还能支持2路双冗余 网络,2路高实时性CAN-bus总线。
全工业级设计核心板
8路串口 2路网络 2路CAN 连接世界
业内支持串口数量最高的CPU,同时还能支持2路双冗余网络,2路高实时性CAN-bus总线
注:以上为硬件引脚 配置参考方案 ,用户需重新设计底板及软件或与飞凌嵌入式 合作开发。
免费提供以上四种方案《核心板引脚配置表》,您可联系在线客服索取。

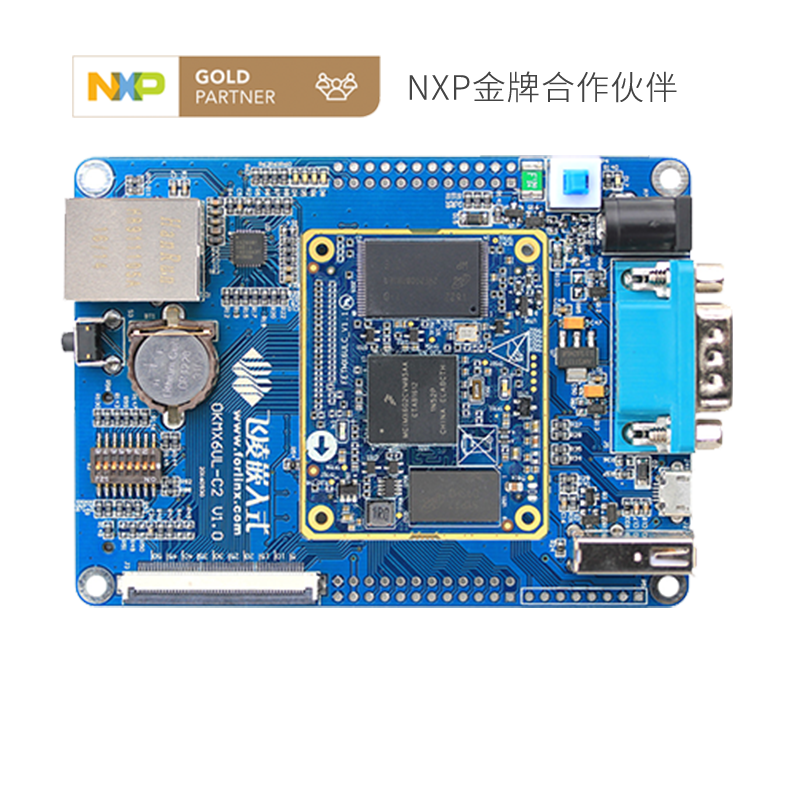

一款底板工业商业全支持
支持FETMX6UL-C(NandFlash 工业级和eMMC 商业级)两种核心板
PCB尺寸:100mm×73mm
固定孔尺寸:间距:93mm×66mm,孔径:3mm
制版工艺:厚度1.6mm,2层PCB
电源电压:直流5V
最具性价比优势的开发板,售价仅278元!
开发板接口示意图
广泛适用于工控 、医疗 、多媒体、安防 、车载 、金融、教学、电力 、通讯、
嵌入式硬件设计手册、嵌入式Linux开发手册、嵌入式开发环境搭建手册、接口驱动程序、
应用开发示例等,一切应有尽有只为您更方便开发产品。
技术支持热线、技术交流论坛、技术支持邮箱,随时待命只为您的产品保驾护航。
方案推荐 | ||
---|---|---|
方案1 | 方案2 | 方案3 |
1路音频;1路串口;2路I2C;2路SIM卡; 2路SPI;2路 PWM; 2路CAN;13路GPIO |
1路音频;2路SPI ;2路5线串口;4路三线串口;2路PWM;1路I2C;12路GPIO | 7路3线串口;2路CAN;1路摄像头;17路GPIO |
▊规格参数
FETMX6UL-C核心板参数 | |||
---|---|---|---|
CPU | NXP 单核 i.MX6UL | CAN | 2路 |
架构 | Cortex-A7 | USB | 2路 |
主频 | 528MHz | SD/MMC/SDIO | 2路 |
内存 | 256MB DDR3 | Ethernet | 2路10/100兆以太网 |
ROM | 256MB NandFlash(1GB NandFlash 选配) | UART/IrDA | 8路 |
工作电压 | 5V电压供电 | EINT/GPIO | 支持 |
图形处理器 | PXP | Video Coder | 软件编解码 |
尺寸 | 50mm*40mm | EBI BUS | 支持 |
连接方式 | 板对板连接器 | JTAG | 支持 |
操作系统 | Linux3.14.38+QT4.8;Linux4.1.15+QT5.6 | Camera | 1个 5M像素并口 |
LCD | RGB 24位 | PWM | 8路 |
Audio | 3路 | ADC | 10路 |
I2C | 4路 | ISO7816-3 | 2路 |
SPI | 4路 | Keypad Port | 8*8 |
QSPI | 1路 | SPDIF | 1路 |
OKMX6UL-C2 工业级开发板参数 | |||
---|---|---|---|
LCD | 1路 RGB565 16位 | PWM | 1路 用于液晶背光调节 |
USB Host | 1路 USB 2.0 | ADC | 4路 用于电阻触摸板 |
USB OTG | 1路 USB 2.0 | IIC | 1路 |
Ethernet | 1路 10/100Mbps自适应,RJ-45 接口 | UART Debug | 1路 DB9接口 |
SD Card | 1路 兼容 SD、SDHC和SDXC(UHS-I) | JTAG Debug | 1路 插针引出(空焊) |
LED | 4路 | GPIO | 39路(空焊) |
复位 | 1路 | 电源 | 5V主电源 |
RTC | 支持 | 拨码开关 | 按键方式设置启动模式 |
▊系统参数
Linux系统参数 | ||
---|---|---|
系统 | Linux-3.14.38+ Qt4.8.5 | Linux-4.1.15+ Qt5.6 工业级核心板仅支持1GB NandFlash |
交叉编译器 | arm-fsl-linux-gnueabi-gcc-4.6.2 | arm-poky-linux-gnueabi-gcc gcc-5.3.0 |
烧写方式 | 支持SD卡、USB OTG下载烧写 | 支持SD卡、USB OTG下载烧写 |
支持单个文件/多个文件一键烧写 | 支持单个文件/多个文件一键烧写 | |
支持yaffs格式系统文件烧写 | 支持ext3/yaffs格式系统文件烧写 | |
UBOOT | 启动方式选择(eMMC/SD/USB OTG/NAND) | 启动方式选择(eMMC/SD/USB OTG/NAND) |
内存(512M/256M) | 内存(512M/256M) | |
UBOOT开机LOGO | UBOOT LOGO显示到内核 | |
Linux 内核 | 版本: Linux-3.14.38 | 版本: Linux-4.1.15 |
支持EXT3/NFS/FAT32/NTFS等格式的文件系统 | 支持EXT3/NFS/FAT32/NTFS等格式的文件系统 | |
eMMC驱动(8G/4G) | eMMC驱动(8G/4G),nandflash(1G) | |
看门狗驱动 | 看门狗驱动 | |
RTC驱动 | RTC驱动 | |
IO驱动 | IO驱动 | |
I2C驱动 | ||
SPI驱动 | SPI驱动 | |
wifi驱动 | wifi驱动 | |
摄像头驱动 | 摄像头驱动 | |
PWM控制驱动 | PWM控制驱动 | |
LCD背光驱动,支持255级可调 | LCD背光驱动,支持255级可调 | |
LCD驱动 | LCD驱动 | |
USB Host驱动:支持U盘,USB Hub,USB键盘等 | USB Host驱动:支持U盘,USB Hub,USB键盘等 | |
USB Device驱动 | USB Device驱动 | |
TF/SD/MMC卡驱动:最大可支持32GB | TF/SD/MMC卡驱动:最大可支持32GB | |
串口驱动 | 串口驱动 | |
WM8960音频驱动:支持录音和放音 | WM8960音频驱动:支持录音和放音 | |
以太网络,(RJ45,100/10Mbps) | 以太网络,(RJ45,100/10Mbps) | |
3G/4G驱动 | 4G驱动 | |
USB转串口驱动 | ||
实用APP | WIFI 配置工具 | WIFI 配置工具 |
Telnet | Telnet | |
RTC测试 | RTC测试 | |
Flexcan | Flexcan | |
IP/Mac地址修改 | IP/Mac地址修改 | |
数据库Sqllite | 数据库Sqllite | |
TTL转RS232 | TTL转RS232 | |
录音/播放测试(支持ALSA接口的录音与播放) | 录音/播放测试(支持ALSA接口的录音与播放) | |
GPRS上网 | GPRS上网 | |
3G/4G上网 | 4G上网 | |
USB摄像头测试 | USB摄像头测试 | |
Speaker喇叭测试 | Speaker喇叭测试 | |
RGB屏幕背光调节测试 | RGB屏幕背光调节测试 | |
播放视频和mp4文件测试 | 播放视频和mp4文件测试 | |
看门狗 | 看门狗 | |
MMC/TF/SD卡和U盘自动挂载和卸载 | MMC/TF/SD卡和U盘自动挂载和卸载 | |
FTP网络工具 | FTP网络工具 | |
Boa 的Web Server |
|
