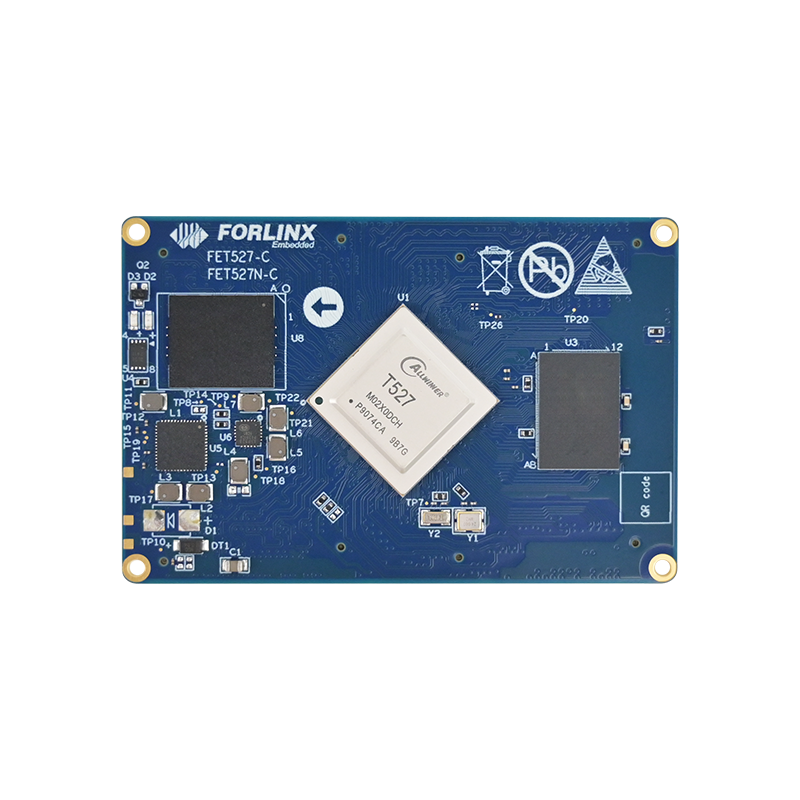

FET527N-C核心板基于全志T527系列高性能处理器开发设计，集成了8个ARM Cortex-A55高性能核，同时内置1个RISC-V核和1个DSP核。 具有2TOPS算力的NPU，为您的AI应用赋能。核心板采用板对板连接方式，可插拔式设计便于产品的安装与维护。 产品通过飞凌嵌入式实验室严苛的工业环境测试，为您的产品稳定性保驾护航。同时，FET527N-C核心板具有10~15年生命周期，为您的产品提供持续供应保障。
八核超高性能工业级国产芯片
T527是全志科技为工业应用等领域研发的新一代国产系列处理器，有T527、T527N等多个不同型号，该处理器集成了8个ARM Cortex-A55高性能核，数据处理能力达36.7KDMIPS，内置1个RISC-V核和1个DSP核，HiFi4 DSP支持异构音效处理。
新一代低功耗ARM GPU
T527采用新一代ARM G57 MC1 GPU，高内存带宽、低功耗，曼哈顿跑分高达14，综合算力比G52大幅提升约50%。
2TOPS NPU算力，支持INT8/INT16
2TOPS NPU算力，支持INT8/INT16，主流常用模型框架，支持Conv、Activation、Pooling等40种算子以及自定义算子。

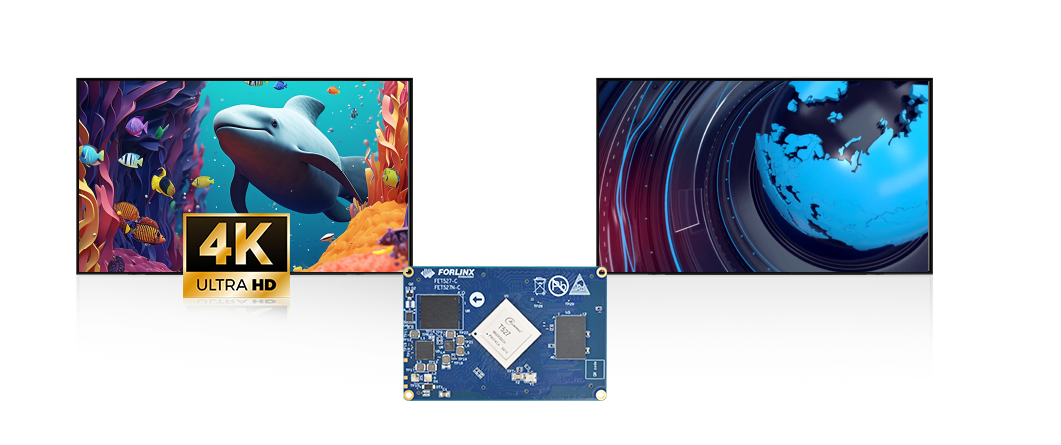

高清解码，显示增强
支持H.264编解码、H.265解码，最大分辨率4K，RGB、MIPI DSI、LVDS（Dual link）、eDP组合兼容，支持4K+1080P双屏异显，满足多种场景多样化显示需求。
-
▊规格参数
FET527N-C核心板基础参数 处理器
全志T527
型号：T527M02X0DCH
ARM：4×Cortex-A55@1.8GHz + 4×Cortex-A55@1.4GHz
RISC-V：200MHz
DSP：600MHz HiFi4
NPU：2TOPS，支持INT8/INT16，支持Conv、Activation、Pooling等40种算子以及自定义算子
GPU：ARM G57 MC1
VPU：
硬编码：H.264，4K@25fps
硬解码：H.265，4K@60fps；H.264，4K@30fps
RAM
2GB/4GB LPDDR4
ROM
16GB/32GB eMMC
工作温度
工业级：-40℃ ~ +85℃
工作电压
DC 5V
接口方式

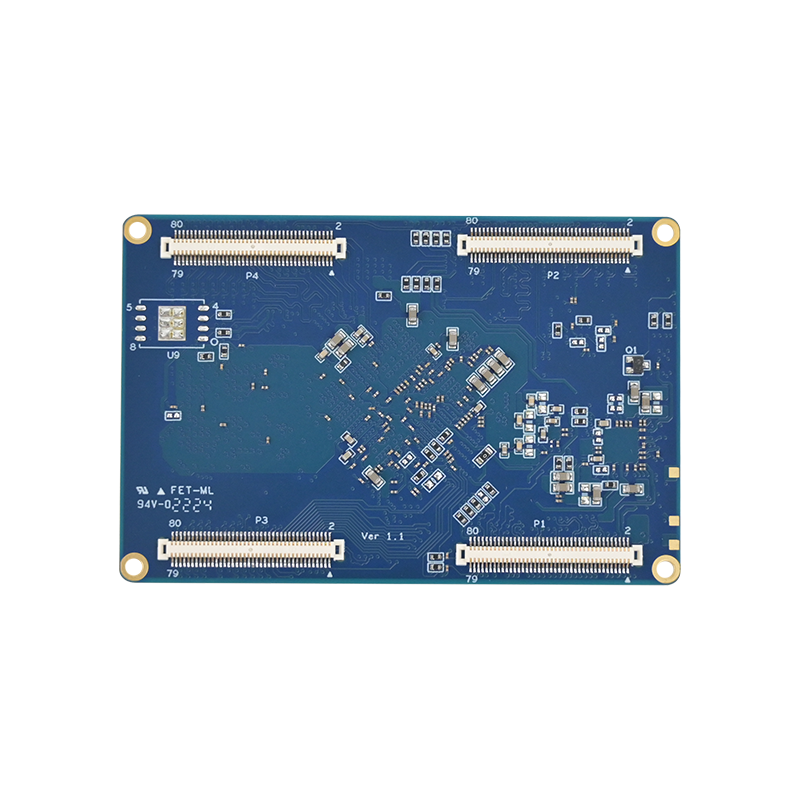

板对板连接器（4×80Pin，引脚间距0.5mm，合高2.0mm）
操作系统
Linux 5.15.104+QT 5.12.5、Android（研发中）
系统烧写方式
•TF卡
•USB OTG
机械尺寸
46×70mm
FET527N-C核心板功能参数 功能
数量
参数
RGB (1)
≤2
TCON_LCD0支持DE/SYNC mode，1920×1080@60fps
TCON_LCD2支持DE/SYNC mode，1280×720@60fps
LVDS (1)
≤2
支持dual link 1920×1080@60fps，single link1366×768@60fps
MIPI DSI (1)
≤2
支持4-lane MIPI DSI，1280×720@60fps，1920×1200@60fps
支持4+4lane MIPI DSI，2560×1600@fps，3840×2160@45fps，4096×2160@45fps
HDMI2.0
1
支持2D显示4K@60fps，3D显示4K@30fps
支持音频，最大采样率192kHz
eDP1.3
1
支持2.5K@60fps和4K@30fps
支持音频，最大采样率192kHz
MIPI CSI
≤4
8M@30fps RAW12 2F-WDR，最大尺寸3264(H)×2448(V)
支持组合4+4-lane，4+2+2-lane，or 2+2+2+2-lane
Parallel CSI
1
支持8/10/12/16-bit位宽
支持ITU-R BT.656 up to 4*720P@30fps
支持ITU-R BT.1120 up to 4*1080P@30fps
Ethernet
≤2
GMAC，支持RMII/RGMII接口，支持速率10/100/1000Mbit/s
UART
≤10
兼容行业标准16450/16550，其中8路最高速率支持1.5 Mbit/s，2路最高速率支持10 Mbit/s
CAN
≤2
最大支持波特率1Mbps
USB 2.0
≤2
USB0：USB2.0OTG，480Mbps
USB1：USB2.0Host，480Mbps
USB 3.1 (2)
≤1
USB3.1 DRDmode，5 Gbit/s
PCIe 2.1 (2)
≤1
仅支持RC模式，1-lane，5Gbps
SDIO (3)
≤2
SDC0：用于SD卡，最高支持SDR模式200MHz
SDC1：SDIO3.0，最高支持SDR模式200MHz
SPI (4)
≤4
SPI0：支持主从SPI模式，最高100MHz
SPI2：支持主从SPI模式，最高100MHz
S_SPI0：支持主从SPI模式，最高100MHz
SPI1：支持SPI模式和DBI模式（display bus interface）
TWI (5)
≤8
兼容I2C标准，标准模式100kbit/s，快速模式400kbit/s
Audio Codec
1
处理器内置Codec，支持一个立体声耳机输出，两个差分LINEOUT输出，三个差分MIC输入
I2S/PCM
≤4
采样率支持8KHz至384KHz
DMIC
1
支持8通道，采样率8KHz至48KHz
OWA IN/OUT
1
单线音频
GPADC
14
12位采样分辨率和10位精度，最大采样率1MHz
LRADC
2
6位采样分辨率，采样率3KHz，用于按键检测
PWM
≤30
输出频率0~24MHz或0~100MHz
CIR TX/RX
1
红外信号发送/接受
注：表中参数为硬件设计或 CPU 理论值；
注(1)：RGB，LVDS，DSI在T527中都属于TCON_LCD模块，有引脚复用关系，请详细阅读芯片数据手册或引脚复用表。
注(2)：USB2由2.0控制器和3.0控制器共同组成USB3.1，可拆分使用，但不支持同时独立使用；USB2的3.0引脚和PCIe接口复用，只能二选一使用。当使用PCIe时，USB2的2.0功能不可以使用。
注(3)：SDC2被核心板占用，挂载eMMC。
注(4)：核心板预留了PC组的SPI0连接Flash存储，默认空焊，底板使用SPI0要注意避免配置冲突。
注(5)：处理器支持9路TWI，其中S-TWI0被核心板占用，底板不能使用。

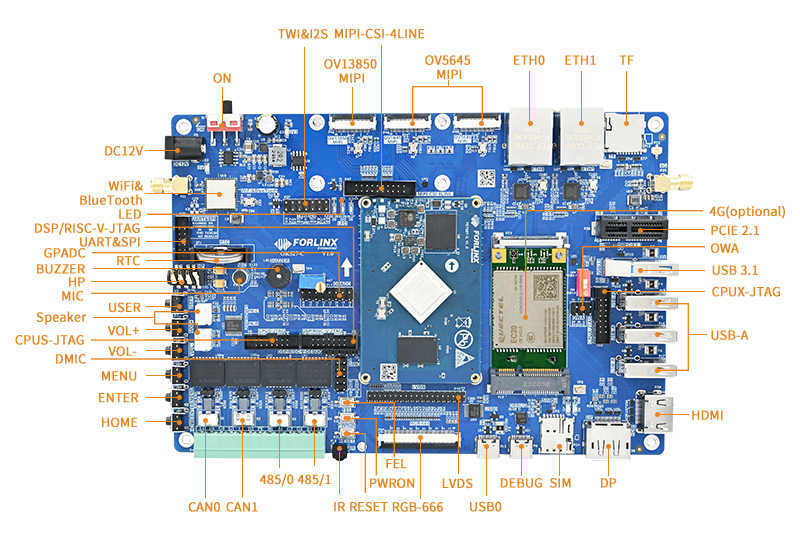

OK527N-C开发板
核心板提供配套OK527N-C开发板，集成丰富的功能接口，产品评估更简单。
OK527N-C开发板功能参数 功能
数量
参数
LCD
1
RGB666 18位
核心板可最高支持RGB888 24位，最高1080p@60fps
LVDS
1
双八位，最高可以支持1080p@60fps
MIPI DSI
1
需要转接板，4lane，支持最大1080p@60fps
核心板支持4+4lane最高可以支持2.5K@60fps或4K@45fps
eDP
1
eDP1.3，以标准DP座引出，最高可以到2.5K@60fps或4K@30fps
HDMI
1
HDMI2.0，支持HDCP1.4，最大支持4K@60fps to 2D，4K@30fps to 3D
Ethernet
2
10/100/1000Mbps自适应，RJ-45接口
Type-C(Debug)
1
将调试UART转换为USB引出，分别调试CPUS和CPUX
Type-C(USB0)
1
原生USB0接口，支持OTG功能
USB Host
3
由集线器扩展，USB 2.0（最高支持480Mbps）
USB3.1
1
使用标准USB-A座引出
存在引脚复用，只能二选一
PCIe2.1
1
使用标准PCIe×1座引出
OWA
1
One Wire Audio，插针引出，IEC-60958标准，最大支持24bits数据
TF
1
支持SD3.0协议
MIPI CSI
4
支持OV5645以及MIPI转四模拟摄像头模块
Wi-Fi&
Bluetooth
1
板载AW-CM358SM，2.4G/5G双频Wi-Fi，BT5.0，以及音频功能
Wi-Fi功能占用1路SDIO接口
BT功能占用1路UART接口
音频占用1路I2S
LED
2
两路GPIO独立可控的LED
I2S
1
I2S2，插针引出
TWI
1
TWI3，插针引出I2C接口
UART
2
UART2/UART3，插针引出
SPI
1
SPI0，插针引出
RTC
1
板载CR2032电池，断电保持走时
Buzzer
1
PWM控制，可调频
Audio
3
包含了1个的四段式耳机接口，内置HP和MIC
1个板载独立的驻极体MIC
1个双声道的SPEAKER接口
KEY
9
包括了复位、烧写、开关机、用户自定义按键、VOL+、VOL-、HOME、ENTER、MENU
DMIC
1
最多支持8路数字MIC，采样8KHz到48KHz
GPADC
14
1.8V电压，底板板载滑动变阻器方便测试
CAN
2
带防护电路的CAN 2.0B，最高速度1Mbps
RS485
2
具有自动收发控制，并带防护电路
IR
1
IR_RX，采样速率1MHz，64*8bits缓存
CPUX-JTAG
1
牛角座引出
CPUS-JTAG
1
牛角座引出
DSP-JTAG
1
牛角座引出
注：表中参数为硬件设计或 CPU 理论值。
-
▊在线购买
FET527N-C/FET527-C核心板订货型号清单 规格型号
核心数
CPU主频
RAM
ROM
温度
供货状态
FET527N-C+182GSE16GIxx: xx
8×A55
1.8GHz
2GB
16GB
-40℃~+85℃
量产
FET527N-C+184GSE32GIxx: xx
8×A55
1.8GHz
4GB
32GB
-40℃~+85℃
量产
FET527-C+182GSE32GExx: xx
8×A55
1.8GHz
2GB
32GB
-20℃~+85℃
量产
FET527-C+181GSE8GIxx: xx
8×A55
1.8GHz
1GB
8GB
-40℃~+85℃
量产
FET527-C+182GSE16GIxx: xx
8×A55
1.8GHz
2GB
16GB
-40℃~+85℃
量产
FET527-C+184GSE32GIxx: xx
8×A55
1.8GHz
4GB
32GB
-40℃~+85℃
量产
