RK3568开发板
产品概述
飞凌嵌入式RK3568开发板是保定飞凌嵌入式技术有限公司基于RK3568核心板打造的工业级嵌入式评估与开发平台，采用核心板+底板分体式设计，完整引出处理器功能接口，具备工业级稳定性、丰富扩展能力与多系统适配性，面向AIoT、工业控制、边缘计算等场景，用于快速原型验证、功能评估与量产开发。
搭载瑞芯微RK3568四核64位Cortex-A55处理器，内置1TOPS算力NPU、高性能GPU与专业VPU视频处理单元；产品元器件国产化率达100%，通过中国赛宝实验室认证，支持商业级与工业级宽温运行，兼容Linux、Android、OpenHarmony、Debian等主流操作系统，提供完整软硬件开发资源，可广泛应用于工业、医疗、电力、交通等国产化替代与高可靠需求场景。
架构设计
采用核心板+扩展底板双层架构，核心板负责核心运算与存储，底板负责接口扩展、防护与外设适配，通过4×80Pin 0.5mm间距板对板连接器互联，支持核心板灵活替换与硬件复用。
核心优势
全栈国产化
核心器件100%国产化，物料自主可控，长生命周期供货。
工业级可靠
宽温运行、接口隔离/ESD防护，通过环境、稳定性、老化三重测试。
异构算力
CPU+GPU+NPU+VPU+ISP协同，兼顾通用计算、AI与多媒体能力。
多屏显示
支持HDMI、LVDS、MIPI-DSI、eDP、RGB五接口，实现三屏同显/异显，最高4K输出。
高速扩展
双USB3.0、双PCIe3.0、三SATA3.0、双千兆以太网，扩展能力强劲。
多系统兼容
支持Linux、Android、OpenHarmony、Debian等系统，适配不同开发需求。
开发便捷
板载调试串口、多功能按键，提供完整源码、手册与工具链。
核心板基本参数
| 处理器 |
Rockchip RK3568B2 / RK3568J CPU：四核Cortex-A55@2.0GHz/1.8GHz NPU：1TOPS，支持INT8/INT16/FP16/BFP16混合操作 GPU：Mali-G52-2EE；OpenGL ES 1.1,2.0,3.2、Vulkan 1.0,1.1、OpenCL 2.0 VPU：硬解码： • H.264、H.265、VP9：up to 4096x2304@60fps • VP8：up to 1920x1088@60fps • VC1、MPEG-4、MPEG-2、MPEG-1：up to 1920x1088@60fps • H.263：up to 720x576@60fps 硬编码： • H.264/AVC、H.265/HEVC：up to 1920×1080@60fps |
|
|---|---|---|
| RAM | FET3568-C/FET3568J-C：1GB/2GB/4GB DDR4 | FET3568J-C2：4GB/8GB LPDDR4X |
| ROM | FET3568-C/FET3568J-C：8GB/16GB/32GB eMMC | FET3568J-C2：32GB/64GB eMMC |
| 工作电压 | DC 5V | DC 5V |
| 工作温度 | FET3568-C：0℃ ~ +80℃ | FET3568J-C：-40℃ ~ +85℃ |
| 接口方式 | 板对板连接器（4×80Pin，引脚间距0.5mm，合高2.0mm） | |

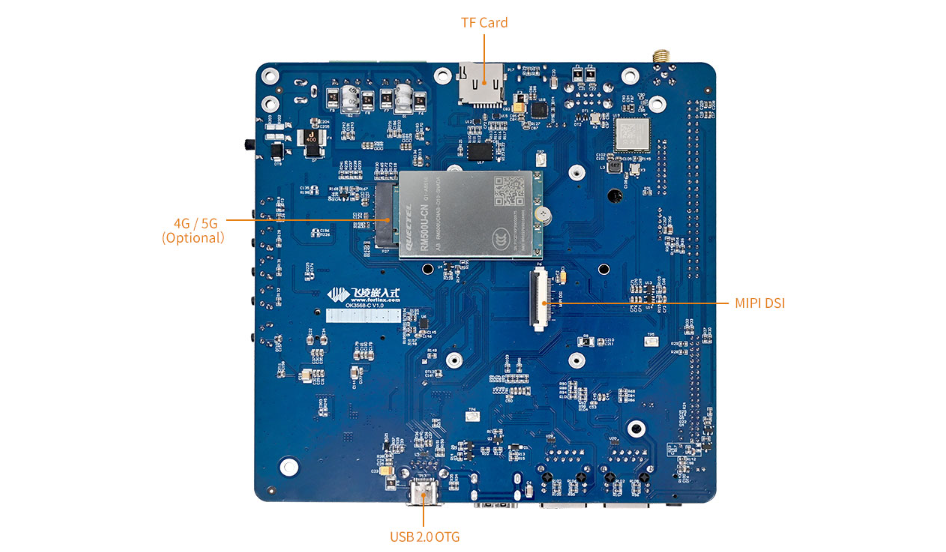

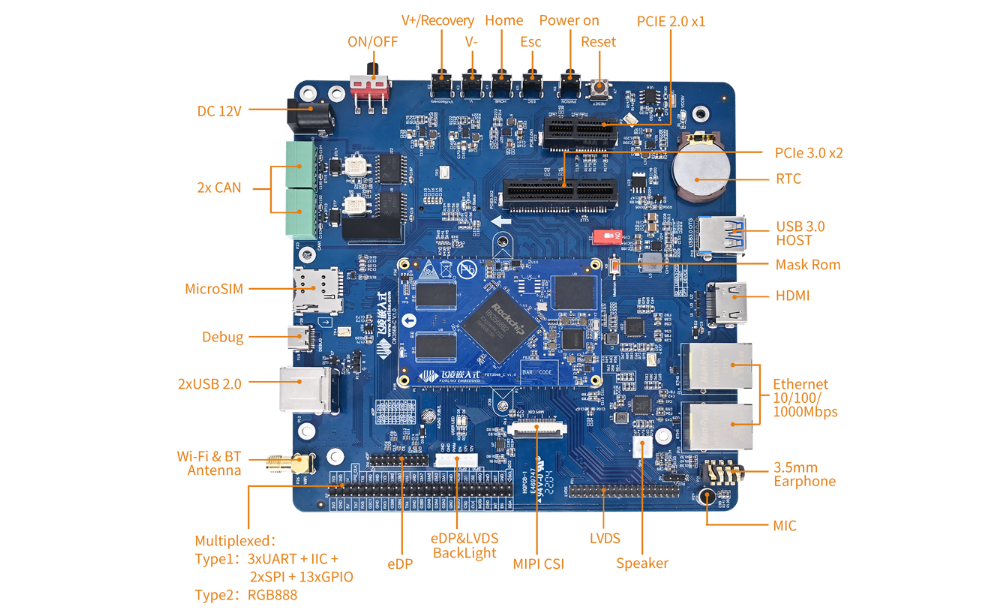

开发板功能参数
| 功能 | 数量 | 参数 |
|---|---|---|
| HDMI 2.0 | 1 | 分辨率可达1080p@120Hz或4096×2304@60Hz |
| eDP | 1 | 支持eDP 1.3，分辨率可达2560×1600@60Hz |
| LVDS | 1 | 单通道输出，分辨率可达1280×800，默认适配飞凌10.1吋LVDS屏 |
| LCD | 1 | 支持RGB888，分辨率可达1280×800，与SPI0、SPI2、UART3、UART4、UART5、UART7复用开发板默认为上述功能，可通过修改软件设置为RGB功能 |
| MIPI-DSI | 1 | 单通道输出，分辨率可达1920×1080@60Hz，默认适配飞凌7吋MIPI屏（分辨率为1024×600） |
| Camera | 1 | MIPI-CSI，已适配OV13850 |
| Audio | 1 | 1路双声道耳机输出，1路1.3W D类功放输出，1路MIC输入 |
| TF Card | 1 | 支持扩展存储和烧写操作系统 |
| Ethernet | 2 | 2路10/100/1000Mbps自适应网口，RJ45引出 |
| 4G/5G | 1 |
M.2 Key-B，内含USB 3.0/2.0接口，可用于扩展4G/5G模组 已适配EM05-CE（4G，驱动兼容EC20）、RM500U-CN（5G）驱动 |
| Wi-Fi | 1 |
板载AW-CM358SM，2.4G/5G双频Wi-Fi，BT5.0 其中Wi-Fi功能占用1路SDIO接口、BT功能占用1路UART接口（注：不支持蓝牙音频） |
| Bluetooth | 1 | |
| USB 2.0 | 2 | 2路USB 2.0 Host，Type-A |
| USB 3.0 | 1 | 1路USB 3.0 Host，Type-A；其中USB 2.0信号与USB 2.0 download引脚复用，通过S2拨码开关切换功能。 |
| USB 2.0 OTG | 1 | Type-C，与USB 3.0 HOST共用USB 2.0引脚，可做从模式，用于烧写和ADB调试 |
| PCIe 2.1 | 1 | 标准PCIe ×1插座；此功能引脚可复用为SATA功能，通过修改软件 |
| PCIe 3.0 | 1 | 标准PCIe ×4插座；可通过软件配置为2路PCIe ×1 |
| UART | 3 | 3.3V TTL电平，通过2.54mm间距排针引出 |
| CAN | 2 | CAN 2.0，最高速率1Mbps；带隔离与ESD防护 |
| SPI | 2 | 3.3V TTL电平；通过2.54mm间距排针引出 |
| I2C | 1 | 3.3V TTL电平；通过2.54mm间距排针引出 |
| RTC | 1 | 板载CR2032电池，断电保持走时 |
| 按键 | 8 | 共8个按键，分别为复位，开关机，OTG烧写，Maskrom，VOL+，VOL-，HOME，ESC |
| Debug | 1 | 板载USB转串口芯片，由Type-C接口引出，方便笔记本电脑调试，默认波特率115200 |
| 电源 | 1 | DC 12V输入 |
| LED | 2 | 用户自定义LED灯 |
| FSPI | 1 | 默认空焊，功能暂不支持 |
软件支持
支持操作系统
Linux 5.10.160+Qt5.15.8、Android 11、Forlinx Desktop 20.04/22.04、Debian 11、AMP (Linux + 裸核)、OpenHarmony 4.1/5.1、OpenEuler 24.03、Linux-RT实时系统。
系统烧写
支持SD卡、USB OTG两种烧录方式，部署高效便捷。
外设驱动
已适配Wi-Fi/蓝牙、4G/5G模组、UVC/MIPI摄像头、电容触摸屏、工业液晶屏、千兆以太网等通用外设，开箱即用。
应用场景
技术支持与资源
- 资料支持：硬件手册、设计指南、引脚复用表、三维图、内核源码、编译工具、烧录工具、应用笔记等
- 技术服务：总部及华东、华南技术服务中心提供专业技术支持
- 售后保障：批量供货保障，长期版本迭代与兼容性维护
