RK3572开发板选型解析 | 8nm八核4TOPS NPU端侧AI算力底座
这些年做技术顾问，我接触过不少工程团队的硬件选型评审。几乎每次评审会上，都会有工程师拿着参数表问我同一个问题："林工，这颗芯片到底能不能撑住我们的产品？"
这个问题问得好。选芯片不是比纸面参数，而是要看它能不能把你的产品从原型机一路送到量产。功耗预算够不够？接口够不够用？AI算力够不够跑你的模型？供应链稳不稳定？这些才是选型评审时真正要回答的问题。
今天，我以瑞芯微RK3572为例，带大家做一次完整的选型拆解。不讲营销话术，只讲工程逻辑。看看这颗8纳米工艺的SoC，能不能成为你下一个产品方案的算力底座。
一、审视"地基"——8纳米工艺与功耗预算
做产品，第一步就是算功耗预算。电池供电的设备能跑多久？被动散热的产品温升多少？这些都直接由芯片的制造工艺决定。
RK3572采用8纳米制程。工艺越先进，单位算力的能耗越低，这是物理层面的优势。我用一组实测数据来说明它对产品设计的实际意义：
这是RK3572核心板实测功耗数据。关机状态仅4.8mW，无负载待机1.32W，CPU+GPU+内存+eMMC满载压力测试4.8W。带7寸屏+4G+U盘的视频解码场景2.4W，视频编码2.28W。翻译成产品语言：整机满载5W内即可覆盖热设计预算，典型带屏应用2.4W左右、无风扇被动散热即可胜任，关机4.8mW漏电流几乎不影响电池寿命。
再看CPU。RK3572采用"2×Cortex-A73 + 6×Cortex-A53"八核big.LITTLE架构。大核负责突发高负载，小核处理常态轻负载，操作系统自动调度。这套机制好比一座工厂的生产线排班——订单高峰时主力产线全开，淡季时只开辅助产线，能耗和产能动态平衡。
big.LITTLE的价值不只是省电。对于需要过安规认证的产品，热设计是硬约束。A53小核承担常态负载时芯片表面温度低，有助于整机过温升测试。这在送检和量产阶段是实打实的优势。
安兔兔V10跑分超过31万分。对于定位中端AIoT的芯片来说，这个性能水位足以覆盖大多数商业和工业场景的交互需求，不会成为产品体验的瓶颈。
二、"算力引擎"——4TOPS NPU与端侧AI落地
现在越来越多产品要内置AI能力。问题来了：走云端推理，还是端侧推理？云端有延迟和带宽成本，还有数据隐私合规风险；端侧推理需要本地算力支撑。
RK3572集成了瑞芯微自研NPU，峰值算力4TOPS（INT8）。4TOPS能不能跑通你的业务模型？用工程数据说话：
| AI模型 | 输入分辨率 | 量化方式 | FPS | 延迟(ms) |
|---|---|---|---|---|
| ResNet50-v2 | 224×224 | W8A8 | 109.03 | 9.17 |
| YOLOv5s | 640×640 | W8A8 | 56.87 | 17.58 |
| YOLOv8s | 640×640 | W8A8 | 42.24 | 23.67 |
YOLOv8s跑到42FPS，意味着你的产品可以在端侧实时完成目标检测——工业视觉检测、安防监控、智能零售，这些场景对"实时性"的要求是刚性的。42FPS的延迟23ms，满足工程级应用需求。
混合精度是另一个关键。RK3572的NPU支持INT4/INT8/INT16、FP4/FP8/FP16/BF16，以及W4A16非对称MAC运算。你的团队可以根据模型精度要求灵活选择量化策略——追求吞吐量用INT4/INT8，追求精度用FP16，折中用W4A16。这是工程部署时优化"精度-速度-内存"三角关系的工具。
实测Qwen3-0.6B上下文长度1024时，首Token延迟190ms，解码速度23.24 tokens/s。Qwen3-1.7B也可本地运行。如果你的产品需要离线语音交互、智能问答、文档解析等能力，这颗芯片提供了端侧大模型落地的硬件基础——无需上云，数据不出端，符合数据安全合规要求。
对于做产品的人来说，端侧AI意味着三件事：省云服务成本、降网络延迟、解隐私合规。RK3572的4TOPS算力不是实验室跑分，而是能在产品里稳定跑起来的工程级能力。
三、"对外通道"——接口规格与产品形态适配
芯片内部算力再强，如果对外接口不够，你的产品就连不上传感器、显示屏和网络。接口规格直接决定了你的产品能做成什么形态。
RK3572的接口配置：
| 类别 | 接口规格 |
|---|---|
| 高速存储 | PCIe 2.1、SATA 3.1、UFS 2.0、eMMC 5.1（HS400）、SD 3.0 |
| 网络通信 | 双千兆以太网、USB 3.0/2.0 DRD×2 |
| 工业总线 | DSMC、CAN、I2C、I3C、SPI、UART |
| 显示输出 | HDMI 2.1、eDP 1.3、MIPI DSI（1×4lane）、RGB、EBC |
| 视频输入 | MIPI CSI（4lane×2 / 2lane×4）、DVP/BT.1120 |
| 内存支持 | LPDDR4/4X/5/5X，DRAM控制器支持4 ranks |
我挑几个在产品选型中权重最高的接口来说。
双千兆以太网——工业网关和NAS产品的刚需。一路接外网，一路接内网设备，数据链路物理隔离。很多工控网关产品就是卡在这个需求上，单网口方案做不了。
PCIe 2.1 + SATA 3.1——NAS、存储类产品的核心接口。可以接NVMe SSD做高速缓存，也可以接SATA硬盘做大容量存储。两种存储协议同时支持，给了产品形态设计灵活性。
DSMC工业总线——瑞芯微面向工业控制设计的专用串行总线。如果你的产品对接PLC、伺服驱动器等工控设备，这个接口在通信可靠性上有独特优势。
双屏异显——支持4K@60fps + 2K@60fps同时输出。对于POS终端、数字标牌、商显设备，双屏异显可以直接省掉一颗外置显示控制芯片，降低BOM成本。
8K解码 + 12MP ISP + 5路摄像头输入——安防和视觉检测类产品的关键能力。8K解码保证多路高清视频流畅回放，5路摄像头输入支持多角度同时采集，12MP ISP保证图像处理质量。
四、选型决策——RK3572在产品线中的定位
做选型评审，不能只看单颗芯片的参数，要把它放在整个产品线中去评估。RK3572的定位很清晰：填补RK3568和RK3576之间的中端性能空档。
这个定位在工程实践中意味着什么？我总结为三个决策维度：
性能维度——RK3568能跑的模型和应用，RK3572跑得更快、更流畅；RK3576能做的事，RK3572能覆盖大部分场景，但成本更低。对于不需要6TOPS+算力的产品，RK3572是性价比更优的选择。
成本维度——定位中端意味着芯片本体成本和周边BOM成本都在可控范围内。双屏异显省一颗显示芯片，端侧AI省云端推理费用，8nm工艺省散热物料成本——这些都是在BOM评审时能算出来的真金白银。
供应链维度——RK3572原生支持LPDDR4/4X/5/5X四种内存规格，DRAM控制器支持4 ranks。在存储芯片供应波动的市场环境下，多一种内存选项就多一条备货渠道。对量产产品的供应链安全来说，这是不能忽视的考量。
如果把选型比作交通规划：RK3568是"省道"，够用但承载有限；RK3576是"高速"，性能强但成本高；RK3572则是"国道"——通行能力够用、建设成本可控、覆盖场景最广。大多数AIoT产品方案，"国道"才是最优解。
写在最后：选型评审，从拿到板子开始
讲了这么多技术维度，最后说点工程圈子里的大实话。
选型评审会上可以讨论一百项参数，但真正拍板，靠的是拿到板子实测验证。你自己的模型能不能跑通？你的接口时序对不对？你的功耗实测和Spec差多少？这些问题只有在真实硬件上才能回答。
RK3572开发板，8纳米工艺、八核异构CPU、4TOPS NPU、8K解码、双屏异显、双千兆网口——这些参数前面已经逐一拆解过了。对做项目的工程师来说，下一步就是拿到板子，跑通你的Demo，验证你的产品方案。
相关产品 >
-

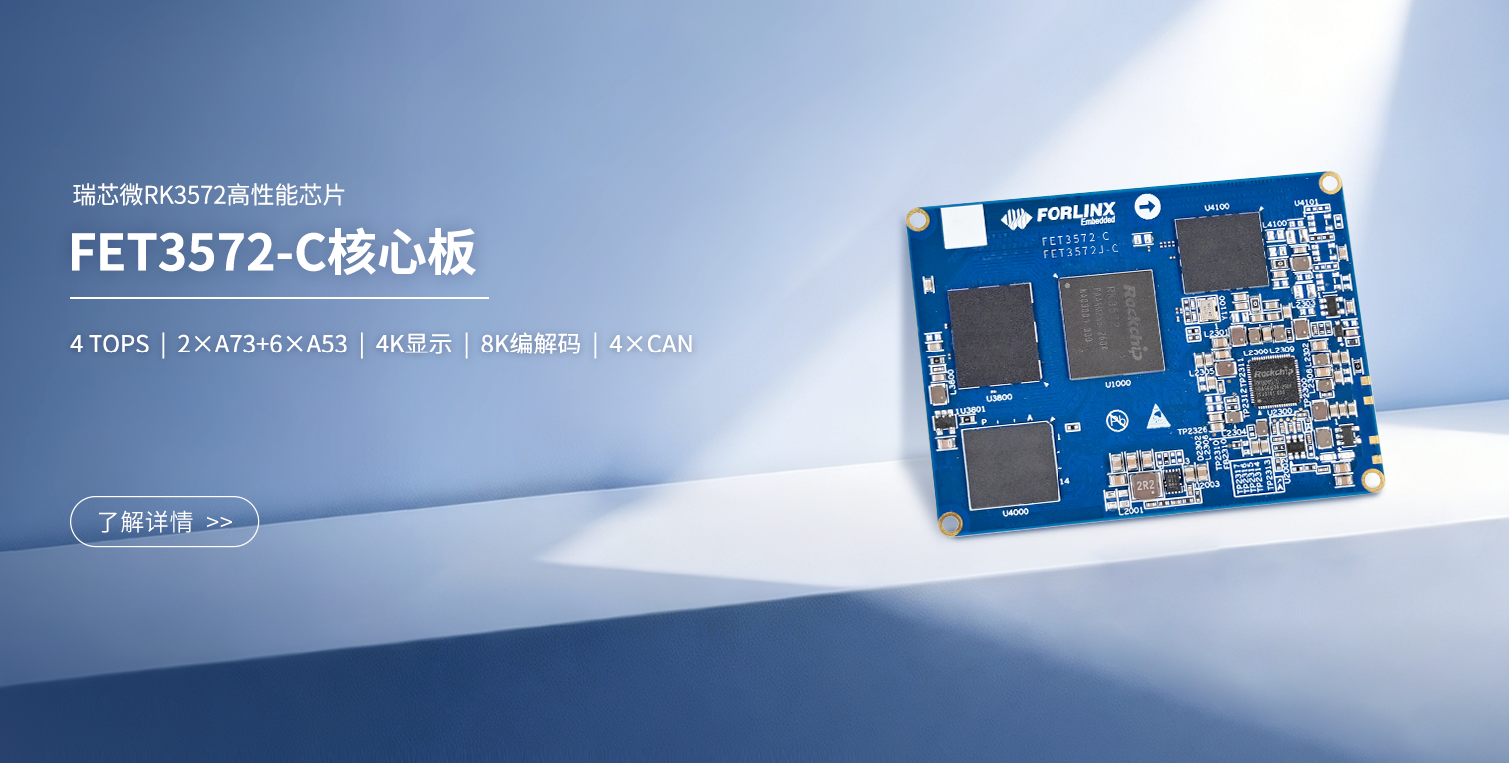

FET3572-C核心板
