用5G“点亮”智慧灯杆!FCU2302赋予智慧城市更多可能

原创 2020-09-16 11:36:00 FCU2302 智慧灯杆 5G网关 工业物联网
2020年9月16日



5G已成为科技巨头甚至各国的兵家必争之地,在其众多应用中,智慧灯杆不得不提。5G智慧灯杆作为包含充电桩、视频监控、环保监测、灯杆屏等多种模块的新一代城市信息基础设施,不仅肩负着智慧城市建设的突破口,还集成了5G基站的功能,担起了5G建设的重任。

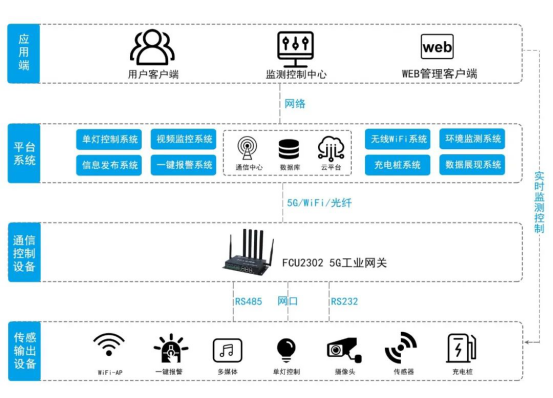

一、5G智慧灯杆系统原理

1、感知输出设备:

即负责前端数据感知和相关输出的设备,包括照明灯各类传感器一键报警器摄像头音频广播LED屏等设备。

2、通信控制设备:

即负责感知输出设备的数据采集、通信和控制的设备,按环境和业务需求可选路灯专用网关、工业路由器、RTU、数采仪等。

3、数据指令流程:

通信控制设备下端通过RS232、RS485等接口与感知输出设备连接,实现数据的采集和设备的控制。通信控制设备上行通过4G或有线与平台系统通信,实现数据和指令的实时传输。



二、智慧灯杆组成

智能杆系统总体架构包括:基础设施层、接入感知层、传输层、平台层、应用层 杆子系统、供电和防雷子系统、通信子系统和管理平台组成。


1、照明控制系统

a、单灯/等群控制

多种控制方式,可按单盏灯或群组远程开灯、关灯、调光。

b、节能控制

按场景需求定义策略,实现智能化节能效果,延长灯具寿命。



C、设备监测告警

对每一盏灯的工作状态、电流、电压、故障等信息进行“在线巡测”。

d、数据分析

历史数据分析,根据业务需求分析能耗情况、亮灯率、故障率等。

2、环境监测系统

各类传感器监测数据通过通信控制设备传送到云平台,实现实时对PM2.5、PM10、噪声、温度、湿度等数据的自动采集、分析以及存储。



3、充电桩系统

与平台实时通信,实时探测与平台的连接状态、控制器状态和账户余额状态等,对异常情况进行实时的流程控制,保障系统的高可用性。

平台实时监测前端电气参数(电压、电流、电能等),可设置告警规则,监控前端设备状态,以便设备出现异常时可及时采取处理措施。

4、LED显示屏系统

平台支持管理播放素材,平台可设定规则推送图文、视频信息,如场所通知、政策动向、商业广告等。

5、视频监控系统

实现摄像头的统管理,管理人员可通过电脑、手机,调阅实时视频、云台控制、回放视频、及远程存储视频等。

6、广播系统

平台支持管理音频播放素材,支持智能定时播放背景音乐、电台广播 、通知信息,也支持播放实时的寻人寻物启事等。

7、紧急救助系统

与公安系统联网,市民如遇紧急情况时可按下灯杆上的求助按钮,监控中心根据视 频监控具体情况联动公安、医疗消防等救援单位。

三、5G工业网关FCU2302嵌入式控制单元

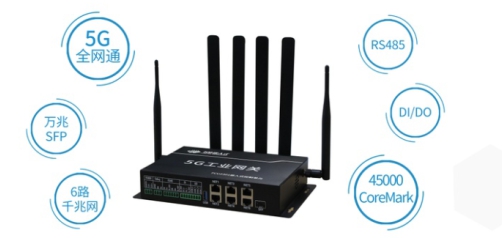

飞凌推荐的FCU2302 嵌入式控制单元是一款具有高性能、多接口、高带宽、大链接、低时延的 5G 工业网关 芯片到模组全部采用工业级设计广泛应用于智慧工厂、 智慧城市、智慧医疗、无人驾驶、虚拟现实等领域。

FCU2302智慧灯杆网关支持4G/5G全网通、6路 千兆网RS485DI、DO等多种接口;内部集成高性能64位四核 ARM 处理器 LS1046A *,主频高达1.8GHz, CoreMark跑分45000;搭载 华为5G工业模组 MH5000配合 LS1046A*的网络加速引擎,可帮助用户快速接入互联网,实现安全可靠的数据传输开放式系统设计,便于用户二次开发。

*可选 LS1043A ,四核1.6GHz,CoreMark跑分26000

1. SFP:1路SFP+接口,最大支持10Gbps,可连接5G微基站;

2. 以太网:原生支持6路千兆网,可连接视频的采集、信息的发布、一键呼叫、公共广播、公共WLAN等功能;

3. DI、DO :输入输出,单灯控制器采集电量、路灯故障判断等功能;

4. RS485 2路:气象监测、环境监测;

5. WiFi:支持2.4GHz、5GHz双频WiFi;

6. 电动车充电桩设备:实现电动车充电管理,计费缴费功能(可用网口或串口)

7. 支持IPSEC、OPENSSL、OP-TEE、 DPDKovs-DPDK、Lighttpd、Samba;采用Ubuntu18.04系统高版本内核;支持U盘更新系统,简单方便。
