RK3588开发板全方位选型指南
8nm制程 | 6TOPS NPU | 8K@60fps解码 | -40~85°C工业级宽温
目录
RK3588处理器：8nm工艺打造的旗舰级SoC
瑞芯微RK3588是一款采用ARM架构的通用型SoC，采用8nm制程工艺制造。CPU部分采用大小核设计——四核Cortex-A76主频高达2.4GHz，负责高性能计算任务；四核Cortex-A55主频1.8GHz，处理低功耗场景下的轻量级任务。这种架构在保证峰值算力的同时，能有效控制功耗，对于需要长时间运行的RK3588开发板而言，这意味着更低的散热压力和更稳定的工作状态。
GPU方面，RK3588集成了Arm Mali-G610 MP4，完全兼容OpenGL ES 1.1/2.0/3.2、OpenCL 2.2和Vulkan 1.2，能够流畅运行复杂的3D图形渲染。此外，芯片内部还带有MMU的专用2D硬件引擎，可最大化显示性能并提供流畅的UI操作体验。
视频处理能力是RK3588的另一大亮点。芯片内置了多种硬件编解码引擎：支持8K@60fps的H.265和VP9解码、8K@30fps的H.264解码、4K@60fps的AV1解码，以及8K@30fps的H.264/H.265编码。这意味着基于RK3588开发板构建的视频设备，可以在不占用CPU资源的前提下，独立完成超高清视频的实时编解码。

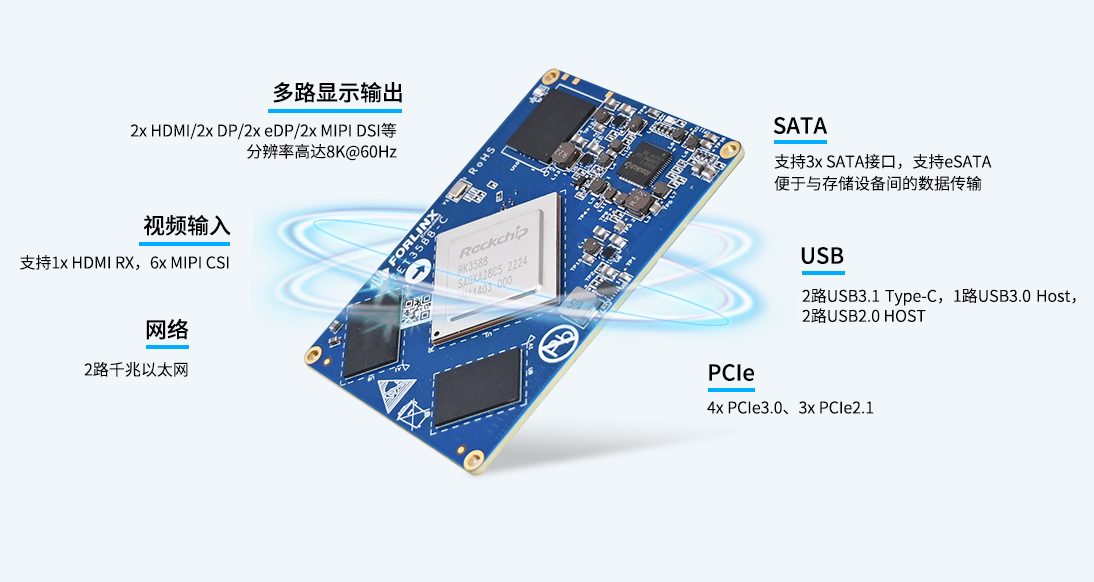

飞凌RK3588开发板：核心板与底板的组合式设计

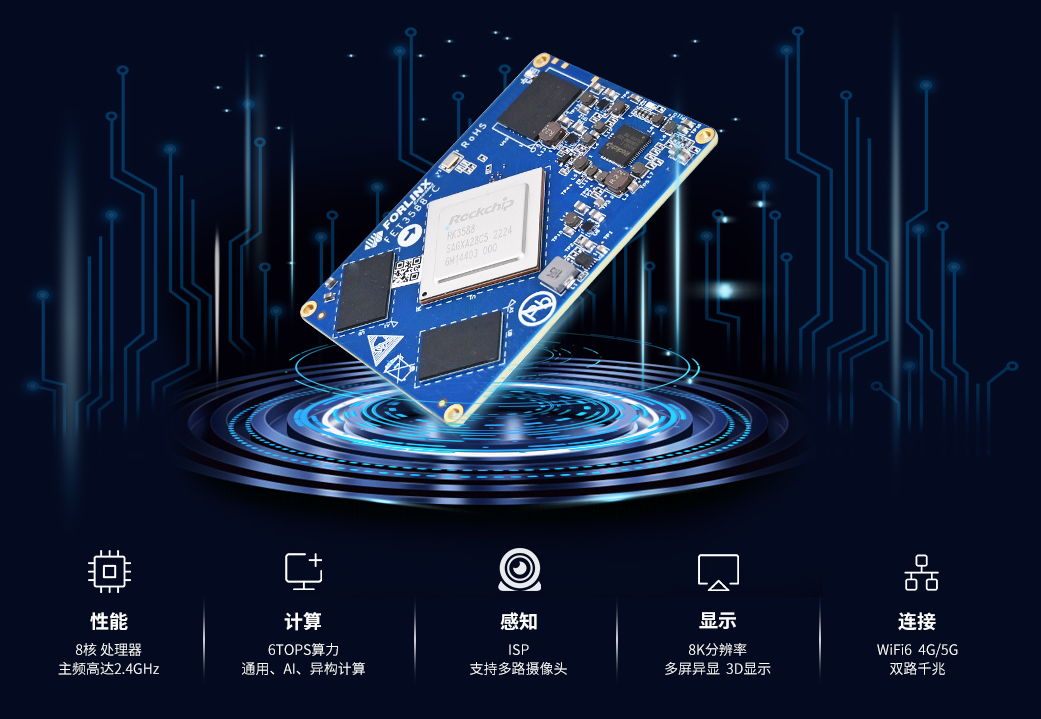

飞凌嵌入式针对RK3588平台推出了FET3588-C和FET3588-C2两款核心板，以及配套的OK3588-C底板。这种"核心板+底板"的分离式设计，让开发者在产品研发阶段可以快速验证功能，量产阶段则只需更换自研底板，大幅降低硬件开发周期和成本。
两款核心板的引脚定义完全相同，区别在于内存类型以及制版工艺：FET3588-C采用DDR4，10层PCB沉金工艺；FET3588-C2采用DDR5，12层PCB沉金工艺。两款核心板均可与同一块OK3588-C底板组合使用，形成OK3588-C开发板或OK3588-C21开发板。
核心板尺寸仅为68mm x 50mm，大约相当于半张名片大小。这个尺寸小于市面上大部分同类RK3588核心板产品，更便于集成到空间受限的产品设计中。核心板采用4x100pin板对板连接器，0.4mm间距，确保高密度信号传输的可靠性。
6TOPS NPU算力：边缘AI推理实测
RK3588集成了瑞芯微自研的新一代NPU处理器，提供6 TOPS的INT8算力，支持INT4/INT8/INT16/FP16混合运算。这一算力水平意味着RK3588开发板可以在本地完成复杂的AI推理任务，无需依赖云端算力——这对于网络条件不稳定或数据隐私要求高的应用场景尤为关键。
NPU兼容TensorFlow、MXNet、PyTorch、Caffe等主流深度学习框架，开发者可以将训练好的模型直接转换部署到RK3588开发板上运行。无论是人脸识别、行为分析、目标检测，还是车牌识别、语音识别等场景，RK3588都能在边缘端提供实时响应。
以智能安防为例，一台基于RK3588开发板的NVR设备，可以同时接入多路摄像头视频流，利用NPU并行处理多路视频的AI分析。实测部署YOLOv8s模型，处理单路1080P视频帧率可达30+FPS；同时处理4路1080P视频做实时目标检测，平均每路也能保持在10-12FPS。这个能力在传统纯CPU方案中需要消耗大量算力，而RK3588的NPU可以高效完成，同时保持低功耗运行。
8K视频与多路显示：重新定义视觉处理能力
除了编解码能力，RK3588在显示输出方面同样具备旗舰级规格。芯片支持多路独立显示输出：HDMI TX最高支持7680x4320@60Hz（即8K@60fps）、DP TX最高支持8K@30Hz、MIPI DSI支持4K@60Hz、eDP支持4K@60Hz。OK3588-C开发板将这些接口全部引出，开发者可以灵活组合多屏显示方案，最高支持四屏异显。
在图像输入方面，RK3588集成了新一代完全基于硬件的ISP（图像信号处理器），最高支持4800万像素摄像头输入。ISP内置了HDR、3A自动白平衡曝光、镜头阴影校正（LSC）、3D降噪、锐化、去雾、鱼眼校正、伽马校正等算法加速器，无需CPU干预即可完成图像预处理。OK3588-C开发板引出了5路MIPI CSI接口和1路DVP接口，满足多摄像头AI视觉应用的需求。

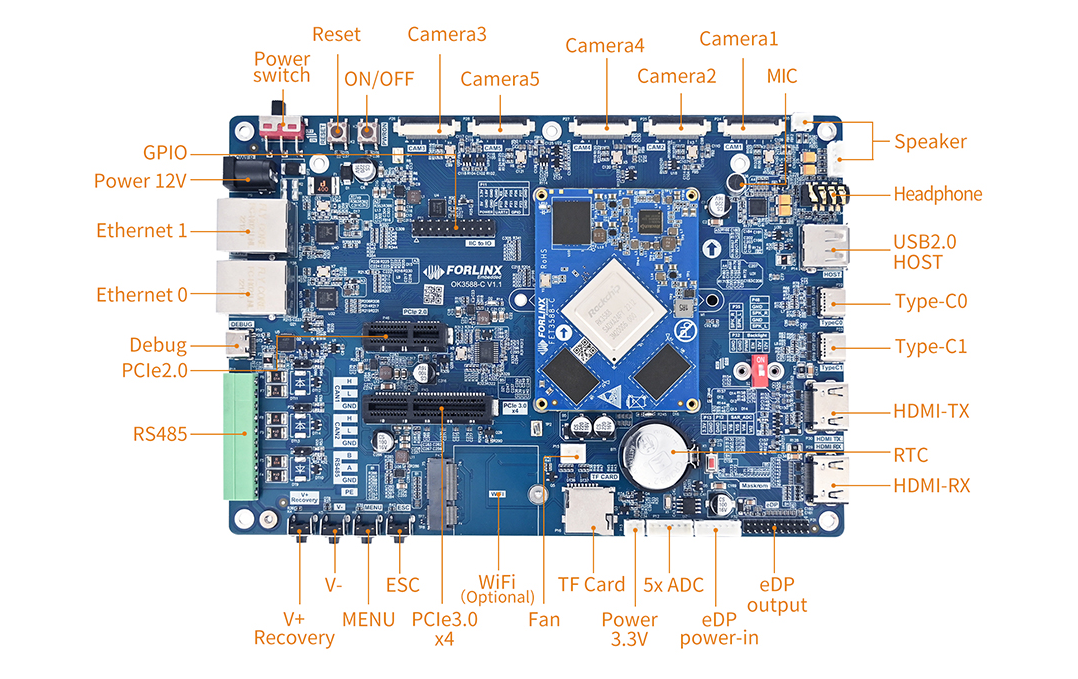

RK3588开发板接口资源：覆盖工业级应用全场景
接口丰富度是衡量一款RK3588开发板实用性的核心指标。OK3588-C开发板在190mm x 130mm的底板上，将RK3588的片上资源充分引出，覆盖高速数据传输、网络通信、工业总线、音视频输入输出等全面需求。
| 接口类别 | 数量 | 关键参数 |
|---|---|---|
| PCIe 3.0 | 1 | PCIe x4插槽，单lane最高8Gbps |
| PCIe 2.0 | 1 | PCIe x1插槽，5Gbps |
| USB 3.1 Gen1 | 2 | Type-C接口，5Gbps |
| USB 2.0 Host | 1 | Type-A接口 |
| 千兆以太网 | 2 | RJ45，10/100/1000Mbps |
| HDMI TX | 1 | 最高7680x4320@60Hz |
| HDMI RX | 1 | 最高4K@60Hz输入 |
| DP TX | 2 | Type-C，最高8K@30Hz |
| MIPI CSI | 5 | 2x4lane + 2x2lane + 1x4lane |
| MIPI DSI | 2 | 每接口4lane，4K@60fps |
| 4G/5G模块 | 1 | M.2封装 |
| Wi-Fi & BT | 1 | M.2，Wi-Fi 6 + BT 5.3 |
| UART | 1 | 2.54mm引出，4Mbps |
| RS485 | 1 | 工业总线 |
| ADC | 5 | 12bit，1MS/s |
| GPIO | 9 | 2.54mm排针，3.3V电平 |
双千兆以太网口的设计，使得RK3588开发板可以同时承担数据采集和网络上行两项任务——这在工业网关和边缘计算设备中是常见需求。PCIe 3.0 x4插槽则为连接高速NVMe SSD、AI加速卡或视频采集卡提供了充足的带宽。板载的M.2接口支持4G/5G蜂窝模块和Wi-Fi 6 + BT 5.3无线模块，满足移动场景下的通信需求。
工业级品质：经得起严苛环境考验
对于面向工业应用的RK3588开发板，环境适应性是不容忽视的选型维度。飞凌嵌入式FET3588-C核心板提供商业级和工业级两个温度版本。工业级版本支持-40°C至+85°C宽温工作，能够适应户外设备、车间产线等恶劣环境。

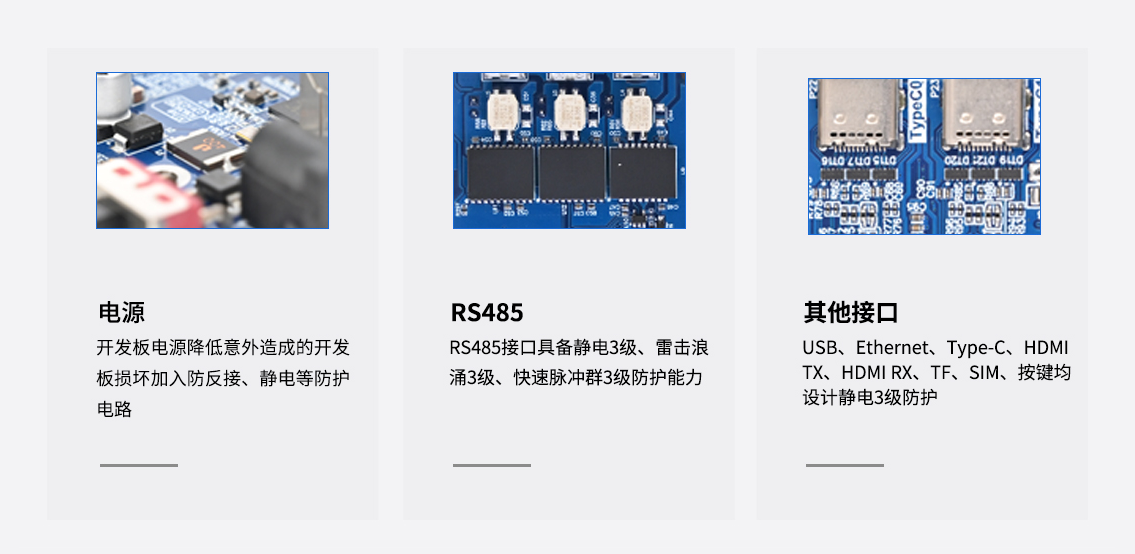

在抗振动方面，核心板四角预留了M2安装孔位，采用耐落螺钉固定。该设计已通过GB/T 2423.10-2019/ IEC 60068-2-6:2007标准规定的振动试验验证。这一指标对车载设备、机器人等存在持续振动的应用场景至关重要。OK3588-C开发板底板还对各接口做了静电、浪涌、脉冲群等多重防护设计，进一步提升了整板的可靠性。
RK3588开发板功耗实测：高性能与低功耗的平衡
8nm制程工艺带来的能效优势，在RK3588开发板的实际功耗数据中得到了体现。以下为OK3588-C开发板在Linux系统下的功耗测试数据（核心板功率/开发板整体功率）：
| 测试场景 | 核心板功率 | 开发板功率 |
|---|---|---|
| 无负载启动峰值 | 9.00W | 9.60W |
| 无负载待机 | 2.37W | 3.60W |
| CPU压力+内存+eMMC读写 | 6.98W | 10.00W |
| 按键休眠 | 0.59W | 2.53W |
采用DDR5内存的OK3588-C21开发板在功耗上进一步优化：无负载待机时核心板仅0.768W、开发板整体2.952W；CPU满载压力测试时核心板4.44W、开发板整体6.216W。这意味着基于RK3588开发板构建的设备，在待机状态下可以保持极低的功耗水平，而在满载运行时也能控制在10W以内——对于散热设计和电源选型来说，这是一个友好的功耗范围。
RK3588开发板应用场景：从智能安防到边缘计算
凭借8nm工艺带来的高性能功耗比、6TOPS NPU的AI算力，以及丰富的接口资源，RK3588开发板在多个行业领域都有成熟的应用落地。
智能安防与NVR
多路MIPI CSI接入摄像头，NPU并行处理人脸识别、行为分析、目标检测，HDMI 8K输出支持监控大屏显示。
边缘计算网关
双千兆以太网实现数据采集与上行，NPU在本地完成AI推理，PCIe扩展NVMe SSD满足数据存储需求。
智慧商显
8K@60fps视频解码驱动超高清广告机与数字标牌，2D硬件引擎确保UI流畅操作，支持多屏异显。
智能座舱
多路显示输出同时驱动仪表盘与中控屏，G610 MP4 GPU渲染3D车机界面，ISP处理倒车影像。
AR/VR设备
低功耗8nm工艺与Vulkan 1.2图形支持，双MIPI DSI输出驱动双目显示，满足沉浸式视觉需求。
工业控制
-40~85°C宽温运行，RS485、UART等工业接口齐全，抗振动设计适应产线环境。
RK3588开发板规格参数速览
| 参数项 | 规格 |
|---|---|
| 主控芯片 | 瑞芯微 RK3588（8nm） |
| CPU | 4xCortex-A76 @2.4GHz + 4xCortex-A55 @1.8GHz |
| GPU | Mali-G610 MP4，OpenGL ES 3.2 / OpenCL 2.2 / Vulkan 1.2 |
| NPU | 6 TOPS @INT8，支持INT4/INT8/INT16/FP16 |
| 视频解码 | 8K@60fps H.265/VP9，8K@30fps H.264，4K@60fps AV1 |
| 视频编码 | 8K@30fps H.264/H.265 |
| ISP | 最高4800万像素，支持HDR/3A/3DNR/鱼眼校正 |
| 内存 | LPDDR4/4X/5，最高32GB（FET3588-C: DDR4, FET3588-C2: DDR5） |
| 存储 | eMMC，最高256GB |
| 核心板尺寸 | 68mm x 50mm |
| 开发板尺寸 | 190mm x 130mm |
| 工作温度 | 商业级 0~80°C，工业级 -40~85°C |
| 操作系统 | Android 12/14、Linux（Debian/Ubuntu）、Forlinx Desktop、OpenHarmony |
| 供电 | 12V（支持5~13V宽压输入） |
RK3588开发板选型建议
在RK3588开发板市场，产品同质化程度较高——许多厂商使用相同的芯片方案，参数表上的数字也大同小异。真正拉开差距的，是核心板的设计工艺、底板的接口规划、以及厂商的技术支持能力。
飞凌嵌入式在嵌入式核心板领域深耕多年，FET3588-C核心板采用10层沉金PCB（FET3588-C2为12层），在信号完整性和电源分配上做了充分优化。核心板通过了严苛的环境温度测试和压力测试，在高端工业应用中能够保持稳定运行。OK3588-C开发板底板对各接口做了多重防护设计——静电防护、浪涌防护、脉冲群防护，这些设计在实验室测试中可能感知不明显，但在实际工业现场却能显著降低设备故障率。
在软件生态方面，飞凌为RK3588开发板提供了丰富的参考资料，包括原理图、使用手册、应用笔记、内核源码、驱动例程、编译工具链等。开发板支持Android 12/14和Linux（Debian/Ubuntu）双系统，并已适配OpenHarmony，满足从消费电子到工业设备的多种应用需求。对于需要快速量产的客户，飞凌嵌入式还提供核心板的定制化服务和技术支持，帮助客户缩短从开发到量产的周期。
不同用户的选型建议：
学生与极客：可选择社区资源丰富的开发板进行快速原型验证，玩得开心。
初创团队：原型阶段可用社区板快速迭代，进入样机阶段建议评估工业级核心板。
严肃工业项目：从一开始就选择工业级核心板方案，稳定性、长期供货和专业支持省下的成本远超硬件差价。
RK3588开发板选型常见问题
RK3588开发板适合智能安防NVR、边缘计算网关、智慧商显、智能座舱、AR/VR设备、工业控制等需要高性能AI推理和8K视频处理的项目。其6TOPS NPU算力可在本地完成人脸识别、目标检测等AI任务，8K编解码能力适用于超高清视频应用。双千兆以太网和PCIe 3.0接口满足工业网关的数据采集与存储需求。
RK3588开发板采用8nm工艺，功耗控制良好。以飞凌OK3588-C为例，无负载待机时核心板约2.37W、开发板整体约3.6W；CPU满载时核心板约7W、开发板整体约10W。当平均功耗在5W左右且通风良好时，可通过散热片实现无风扇运行；持续满载或高温环境建议加装风扇。
选型需综合考虑核心板设计工艺、底板接口规划、工业级品质和技术支持。飞凌嵌入式OK3588-C开发板采用核心板+底板分体式设计，核心板仅68mmx50mm，支持DDR4/DDR5双版本，工业级宽温-40~85°C，通过国标振动试验验证，提供完善开发资料和技术支持，适合严肃的工业和商业项目。选择时建议关注BSP质量、驱动完整性和技术支持响应速度，这些隐形成本远比板子本身的差价要高。
RK3588开发板支持Android 12/14、Linux（Debian/Ubuntu）、Forlinx Desktop、OpenHarmony等操作系统。飞凌OK3588-C开发板已适配多种系统并提供完善的BSP和驱动支持，满足从消费电子到工业设备的多种应用需求。做带屏交互产品可选Android，做AI原型验证可用Forlinx Desktop，工业项目推荐Linux 5.10 LTS。
RK3588内置6TOPS INT8算力的NPU，支持INT4/INT8/INT16/FP16混合运算，兼容TensorFlow、PyTorch、Caffe等框架。可完成人脸识别、行为分析、目标检测、车牌识别、语音识别等AI推理任务，实测可同时处理4路1080P视频的实时目标检测，单路1080P视频YOLOv8s模型可达30+FPS。
RK3588开发板价格因配置和厂商而异。飞凌OK3588-C开发板价格在1700元左右，核心板FET3588-C千元起步。虽然不是最便宜的方案，但多付的钱买的是工业级元器件、宽温设计、完整稳定的BSP和驱动、长周期供货承诺以及专业及时的技术支持。具体报价建议联系厂商获取。
结语
选对RK3588开发板，关键不在于芯片本身——RK3588的参数是公开透明的——而在于核心板的设计工艺、底板的接口规划、工业级的品质保障，以及厂商能否提供从开发到量产的全流程支持。飞凌嵌入式OK3588-C开发板在这几个维度上都交出了扎实的答卷：68mm x 50mm的紧凑核心板、DDR4/DDR5双版本兼容、-40~85°C工业级宽温、通过国标振动试验验证的抗振动设计，以及覆盖PCIe 3.0、双千兆以太网、8K HDMI、多路MIPI CSI的丰富接口。对于正在评估RK3588开发板方案的工程师和方案商而言，这款产品值得纳入选型对比清单。
